Elektronrör

E. KATODSTRÅLERÖR.

46. Glödemissionsrör.

I fig. 50 A visas elektrodsystemet i ett modernt
ka-todstrålerör. I detta erhållas elektronerna genom
termoemission från en indirekt uppvärmd katod K,
tillverkad av en nickellegering och överdragen med ett skikt
av barium- eller strontiumoxid. Framför katoden
finnes en positivt laddad fokuseringsanod Ai, mot vilken
elektronerna dragas med en hastighet, som bestämmes
av anodspänningens storlek. För att förhindra att
partiklarna vid utträdet ur oxidskiktet spridas åt alla håll

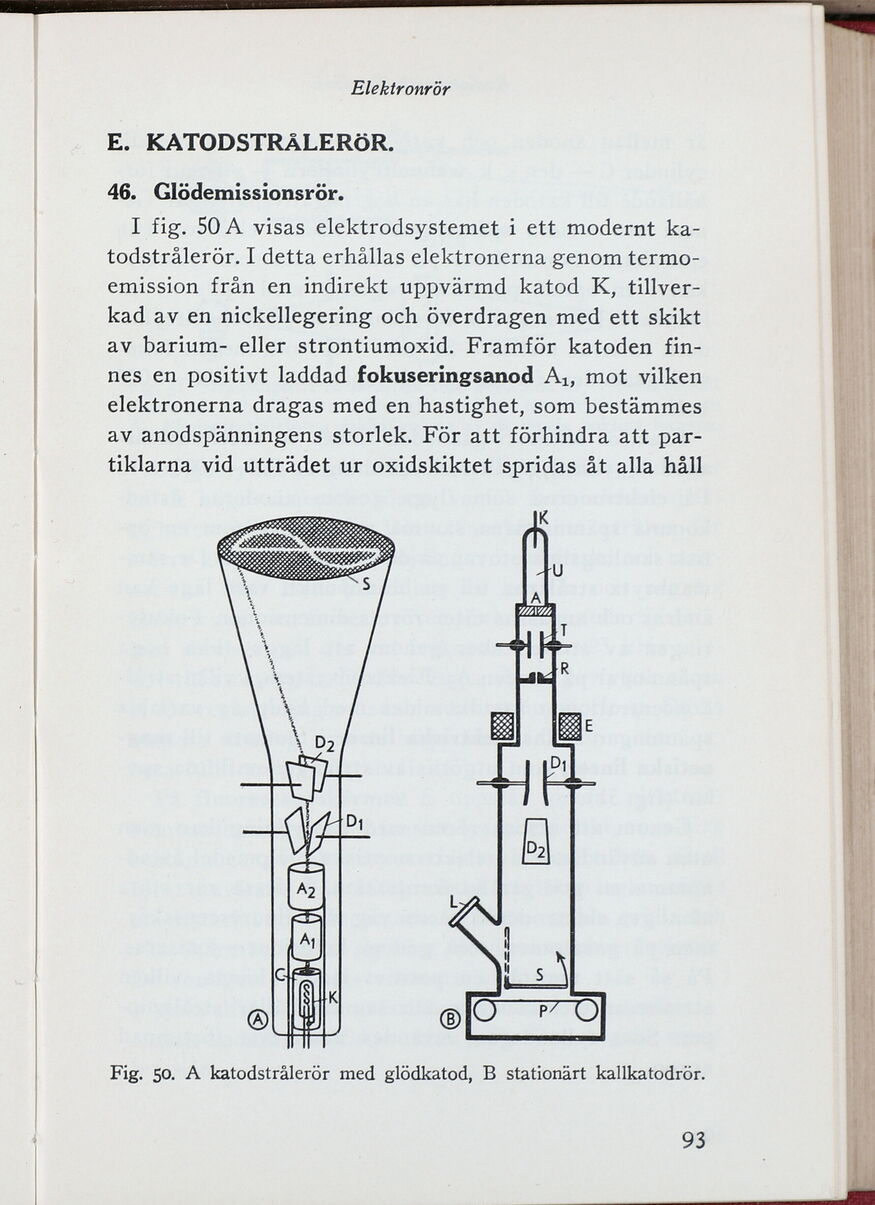

Fig- 50. A katodstrålerör med glödkatod, B stationärt kallkatodrör.

93
