Sändare
duktansen i svängningskretsen kan frekvensen ändras
från några få Hertz till flera megahertz. Först när
elektronernas löptid från katoden till anoden blir för
stor i förhållande till svängningstiden upphöra
svängningarna.
I fig. 59 A visas en induktivt återkopplad
röroscillator med en gallerspole Li och en i närheten av
densamma placerad återkopplingsspole L2.
Äterkopplings-graden kan regleras genom att spolarna närmas intill
eller avlägsnas från varandra.
Erhåller rörets galler en positiv spänningsimpuls så
ökar anodströmmen, fältet i återkopplingsspolen blir
kraftigare och en högre spänning induceras i
gallerspolen. Därmed får även gallret en högre positiv
spänning, och strömmen genom röret stiger ytterligare.

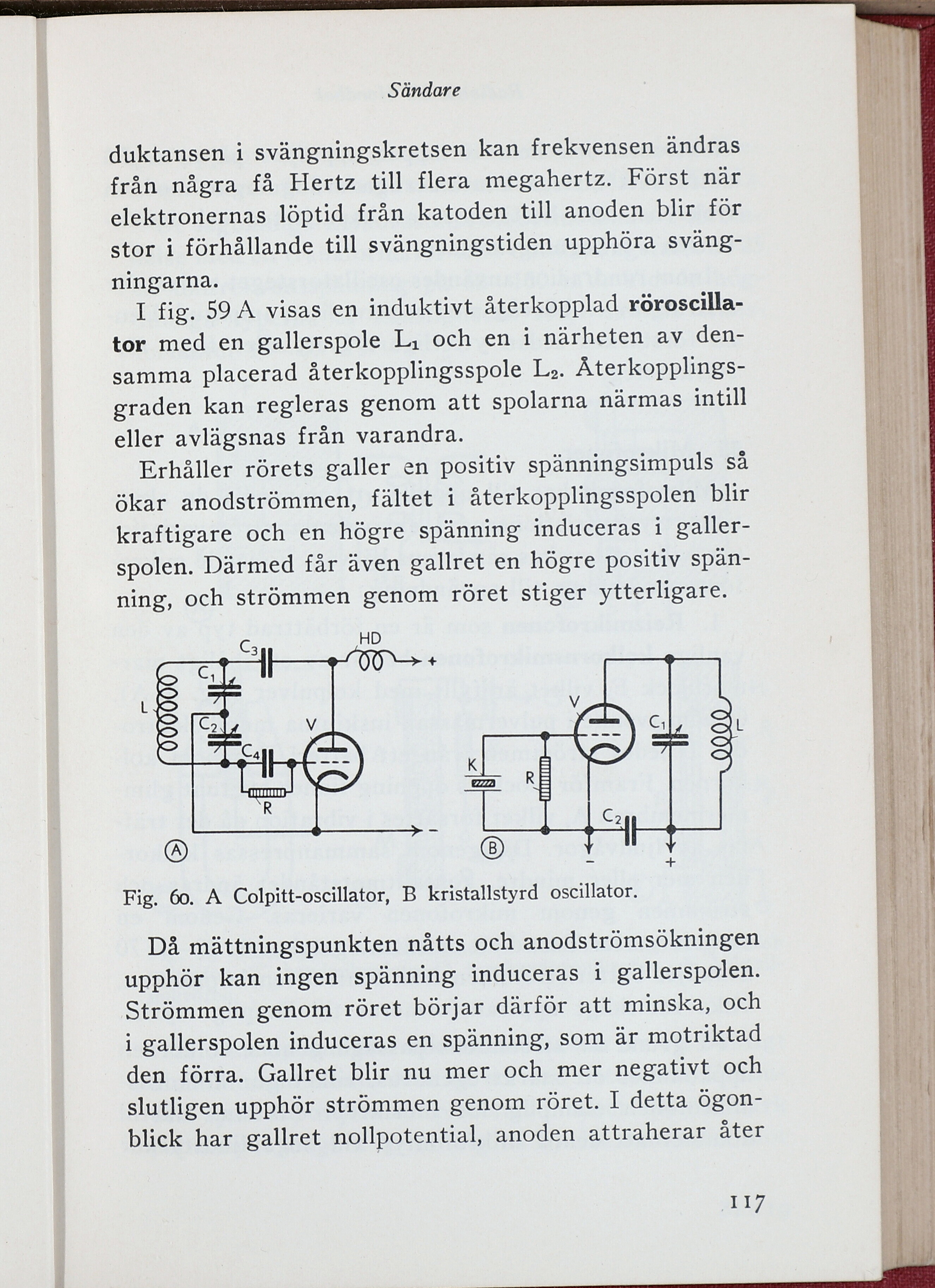

Fig. 60. A Colpitt-oscillator, B kristallstyrd oscillator.
Då mättningspunkten nåtts och anodströmsökningen
upphör kan ingen spänning induceras i gallerspolen.
Strömmen genom röret börjar därför att minska, och
i gallerspolen induceras en spänning, som är motriktad
den förra. Gallret blir nu mer och mer negativt och
slutligen upphör strömmen genom röret. I detta
ögonblick har gallret nollpotential, anoden attraherar åter
117
