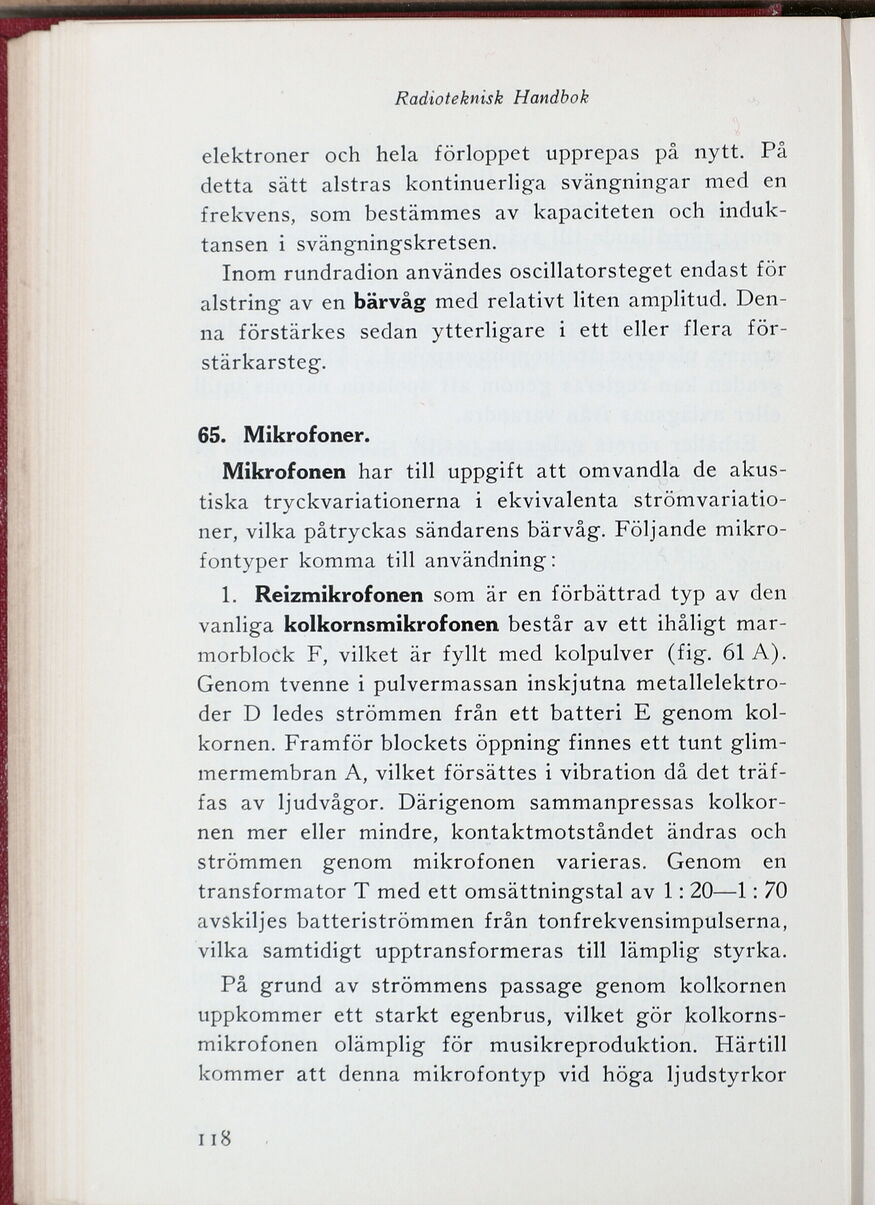

Radioteknisk Handbok
elektroner och hela förloppet upprepas på nytt. På
detta sätt alstras kontinuerliga svängningar med en
frekvens, som bestämmes av kapaciteten och
induktansen i svängningskretsen.
Inom rundradion användes oscillatorsteget endast för
alstring av en bärvåg med relativt liten amplitud.
Denna förstärkes sedan ytterligare i ett eller flera
förstår karsteg.
65. Mikrofoner.
Mikrofonen har till uppgift att omvandla de
akustiska tryckvariationerna i ekvivalenta
strömvariationer, vilka påtryckas sändarens bärvåg. Följande
mikrofontyper komma till användning:
1. Reizmikrofonen som är en förbättrad typ av den
vanliga kolkornsmikrofonen består av ett ihåligt
marmorblock F, vilket är fyllt med kolpulver (fig. 61 A).
Genom tvenne i pulvermassan inskjutna
metallelektroder D ledes strömmen från ett batteri E genom
kolkornen. Framför blockets öppning finnes ett tunt
glim-mermembran A, vilket försättes i vibration då det
träffas av ljudvågor. Därigenom sammanpressas
kolkornen mer eller mindre, kontaktmotståndet ändras och
strömmen genom mikrofonen varieras. Genom en
transformator T med ett omsättningstal av 1: 20—1: 70
avskiljes batteriströmmen från tonfrekvensimpulserna,
vilka samtidigt upptransformeras till lämplig styrka.
På grund av strömmens passage genom kolkornen
uppkommer ett starkt egenbrus, vilket gör
kolkornsmikrofonen olämplig för musikreproduktion. Härtill
kommer att denna mikrofon typ vid höga ljudstyrkor
118
