Sändare
En amerikansk kombinationsmikrofon,
cardioid-mikrofonen, består av en bandmikrofon, vilken är
sammanbyggd med en dynamisk mikrofon. Den upptager
endast ljud från en sida och lämpar sig till följd därav
utmärkt som reportagemikrofon.

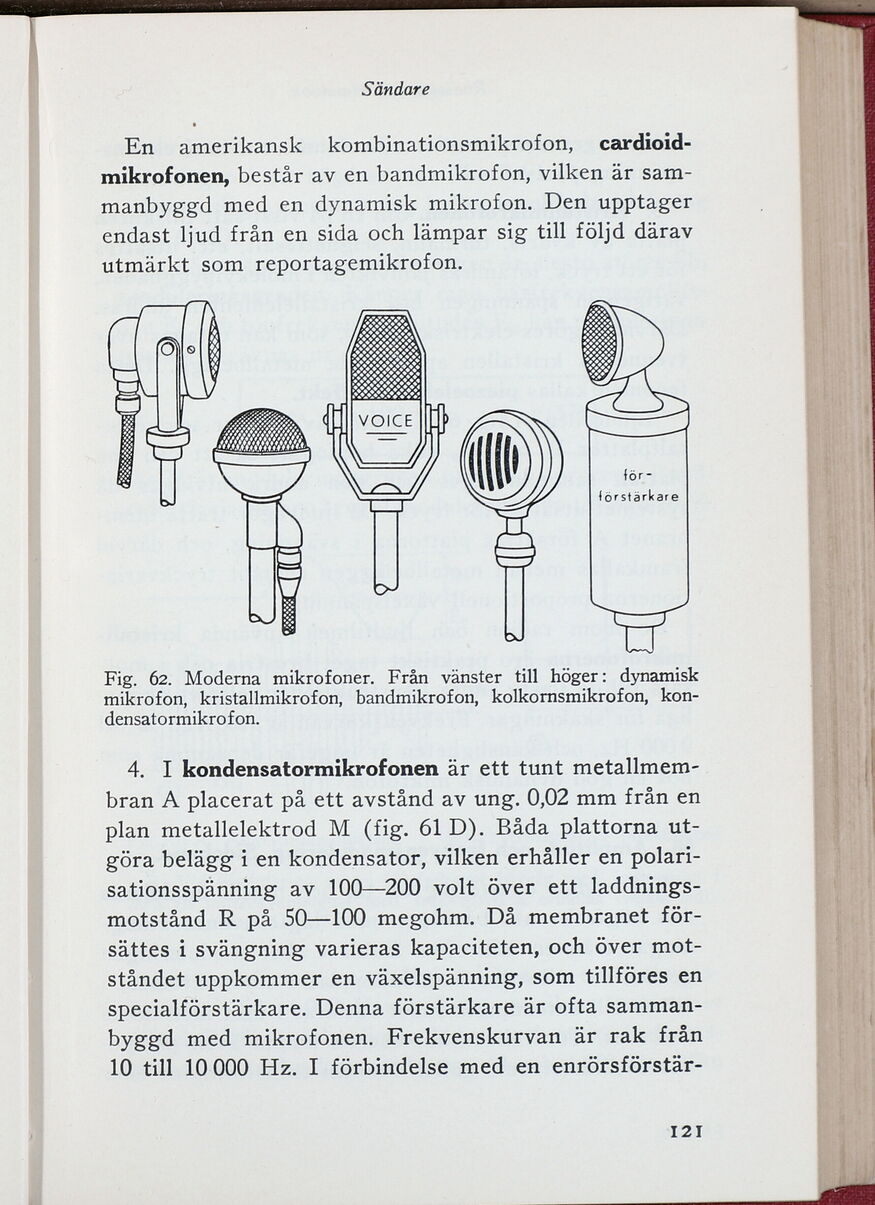

Fig. 62. Moderna mikrofoner. Från vänster till höger: dynamisk
mikrofon, kristallmikrofon, bandmikrofon, kolkomsmikrofon,
kon-densatormikrofon.
4. I kondensatormikrofonen är ett tunt
metallmembran A placerat på ett avstånd av ung. 0,02 mm från en
plan metallelektrod M (fig. 61 D). Båda plattorna
utgöra belägg i en kondensator, vilken erhåller en
polari-sationsspänning av 100—200 volt över ett
laddnings-motstånd R på 50—100 megohm. Då membranet
försättes i svängning varieras kapaciteten, och över
motståndet uppkommer en växelspänning, som tillföres en
specialförstärkare. Denna förstärkare är ofta
sammanbyggd med mikrofonen. Frekvenskurvan är rak från
10 till 10 000 Hz. I förbindelse med en enrörsförstär-
121
