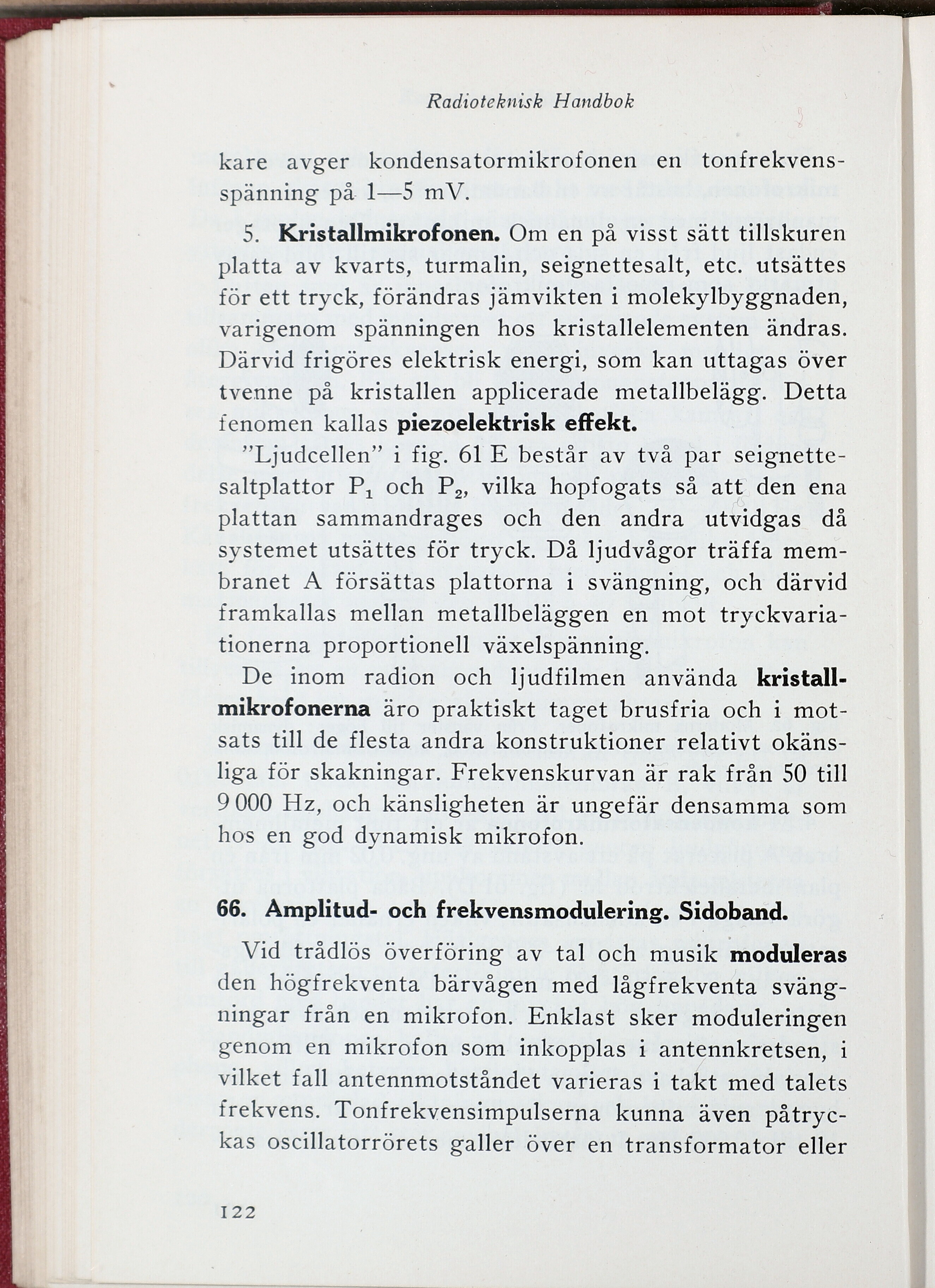

Radioteknisk Handbok
kare avger kondensatormikrofonen en
tonfrekvens-spänning på 1—5 mV.
5. Kristallmikrofonen. Om en på visst sätt tillskuren
platta av kvarts, turmalin, seignettesalt, etc. utsättes
för ett tryck, förändras jämvikten i molekylbyggnaden,
varigenom spänningen hos kristallelementen ändras.
Därvid frigöres elektrisk energi, som kan uttagas över
tvenne på kristallen applicerade metallbelägg. Detta
fenomen kallas piezoelektrisk effekt.
”Ljudcellen” i fig. 61 E består av två par
seignette-saltplattor Px och P2, vilka hopfogats så att den ena
plattan sammandrages och den andra utvidgas då
systemet utsättes för tryck. Då ljudvågor träffa
membranet A försättas plattorna i svängning, och därvid
framkallas mellan metallbeläggen en mot
tryckvariationerna proportionell växelspänning.
De inom radion och ljudfilmen använda
kristall-mikrofonerna äro praktiskt taget brusfria och i
motsats till de flesta andra konstruktioner relativt
okänsliga för skakningar. Frekvenskurvan är rak från 50 till
9 000 Hz, och känsligheten är ungefär densamma som
hos en god dynamisk mikrofon.
66. Amplitud- och frekvensmodulering. Sidoband.
Vid trådlös överföring av tal och musik moduleras
den högfrekventa bärvågen med lågfrekventa
svängningar från en mikrofon. Enklast sker moduleringen
genom en mikrofon som inkopplas i antennkretsen, i
vilket fall antennmotståndet varieras i takt med talets
frekvens. Tonfrekvensimpulserna kunna även
påtryckas oscillatorrörets galler över en transformator eller
