Mottagarens konstruktion och verkningssätt
vilken möjliggör en kraftig förstärkning av signalerna.
Ju mindre förlusterna i kretsen LC är, desto spetsigare
blir resonanskurvan och desto högre selektiviteten.

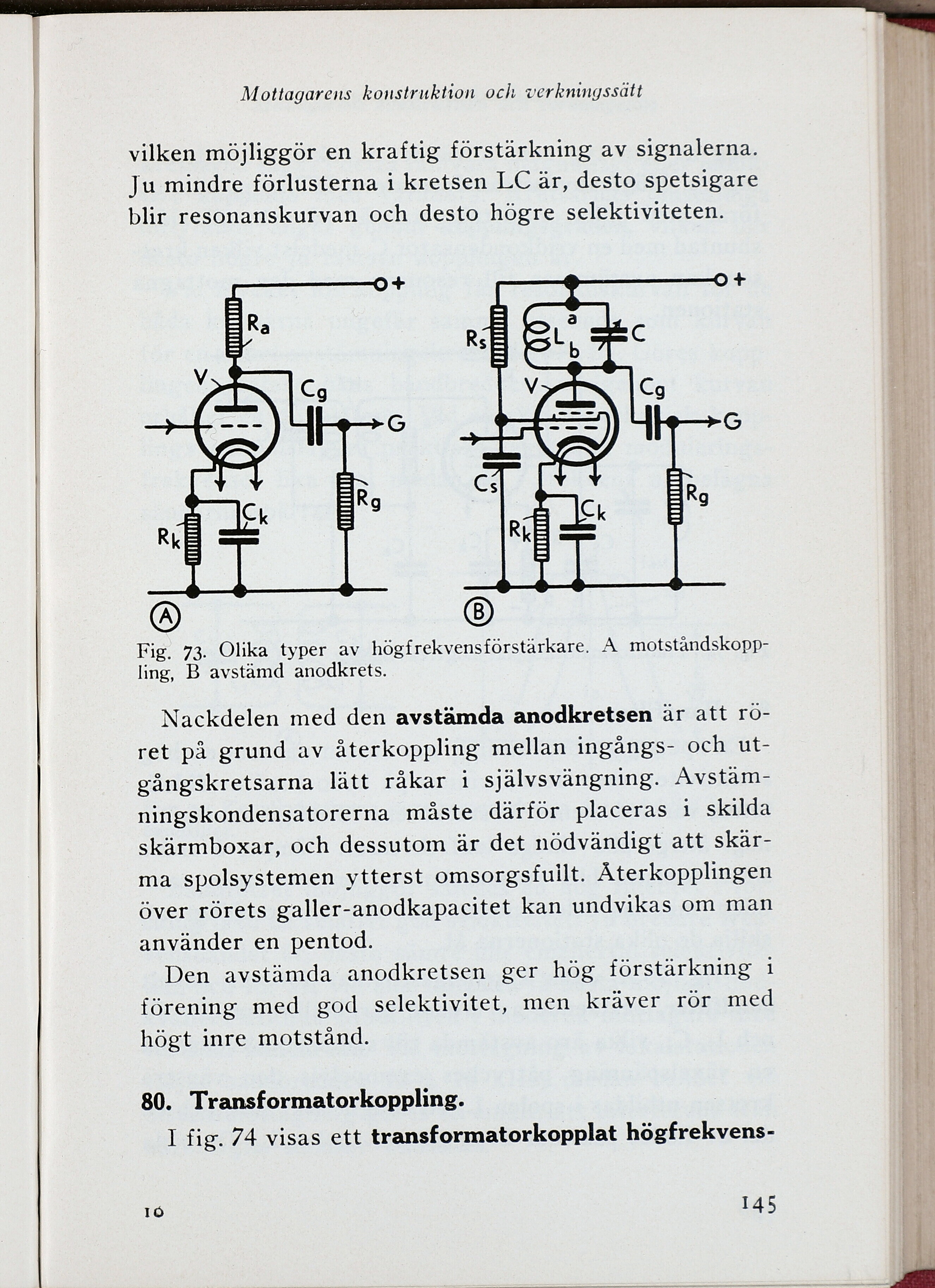

Fig. 73- Olika typer av högfrekvens förstärkare. A
motståndskopp-ling, B avstämd anodkrets.
Nackdelen med den avstämda anodkretsen är att
röret på grund av återkoppling mellan ingångs- och
ut-gångskretsarna lätt råkar i självsvängning.
Avstäm-ningskondensatorerna måste därför placeras i skilda
skärmboxar, och dessutom är det nödvändigt att
skärma spolsystemen ytterst omsorgsfullt. Återkopplingen
över rörets galler-anodkapacitet kan undvikas om man
använder en pentod.
Den avstämda anodkretsen ger hög förstärkning i
förening med god selektivitet, men kräver rör med
högt inre motstånd.
80. Transformatorkoppling.
I fig. 74 visas ett transformatorkopplat högfrekvens-
IÖ
145
