Radioteknisk Handbok
steg av den typ som användes i enkla
tvåkretsmot-tagare. Högfrekvenstransformatorn HT, som kan
utföras med olika omsättningstal, är på sekundärsidan
shuntad med en vridkondensator C, medelst vilken
kretsen kan avstämmas till resonans med den mottagna
stationen.

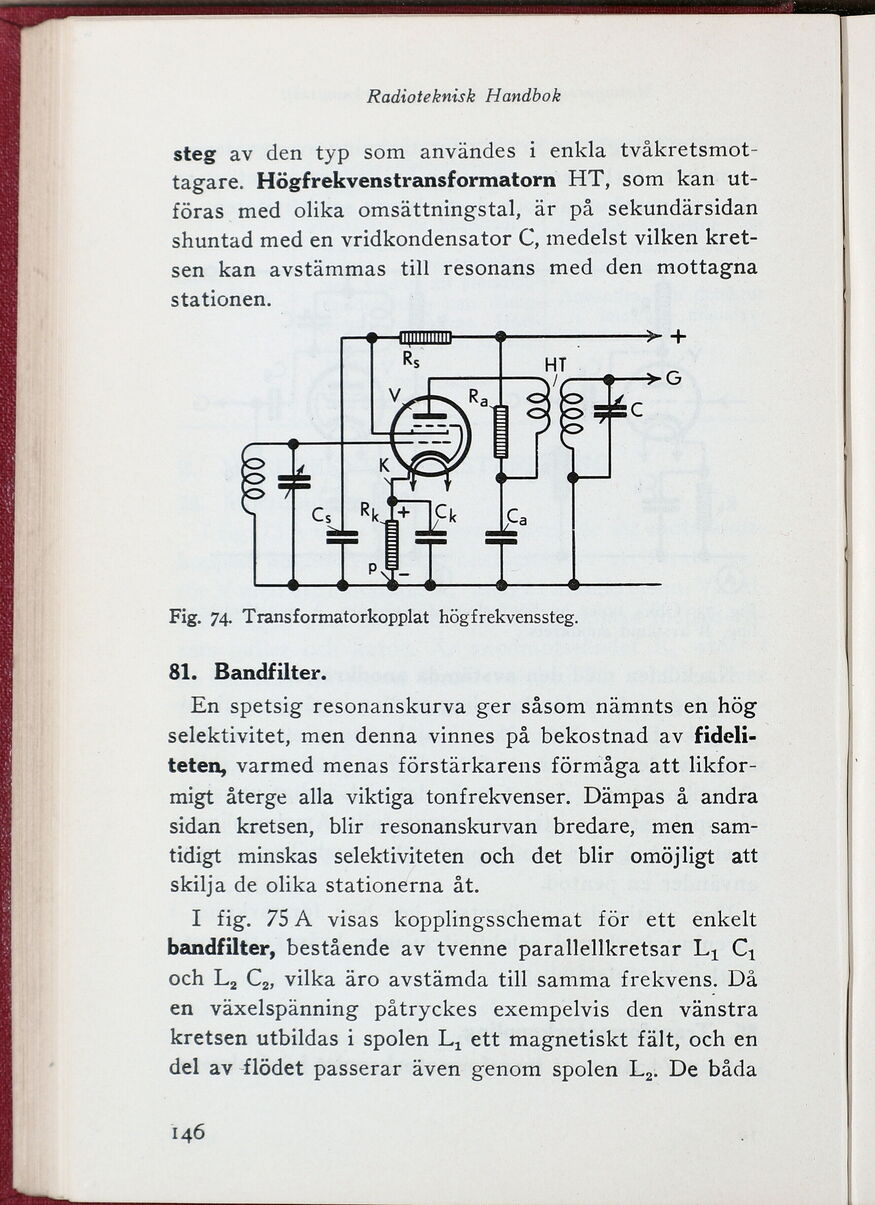

Fig- 74- Transformatorkopplat högfrekvenssteg.
81. Bandfilter.
En spetsig resonanskurva ger såsom nämnts en hög
selektivitet, men denna vinnes på bekostnad av
fideli-teten, varmed menas förstärkarens förmåga att
likformigt återge alla viktiga tonfrekvenser. Dämpas å andra
sidan kretsen, blir resonanskurvan bredare, men
samtidigt minskas selektiviteten och det blir omöjligt att
skilja de olika stationérna åt.
I fig. 75 A visas kopplingsschemat för ett enkelt
bandfilter, bestående av tvenne parallellkretsar Lx Cx
och L2 C2, vilka äro avstämda till samma frekvens. Då
en växelspänning påtryckes exempelvis den vänstra
kretsen utbildas i spolen Lx ett magnetiskt fält, och en
del av flödet passerar även genom spolen L2; De båda
146
