Radioteknisk Handbok
Som mått på det förstärkta frekvensbandet anges
resonanskurvans bredd vid höjden E: V2, dvs. vid ca
70 % av den totala spänningen E.

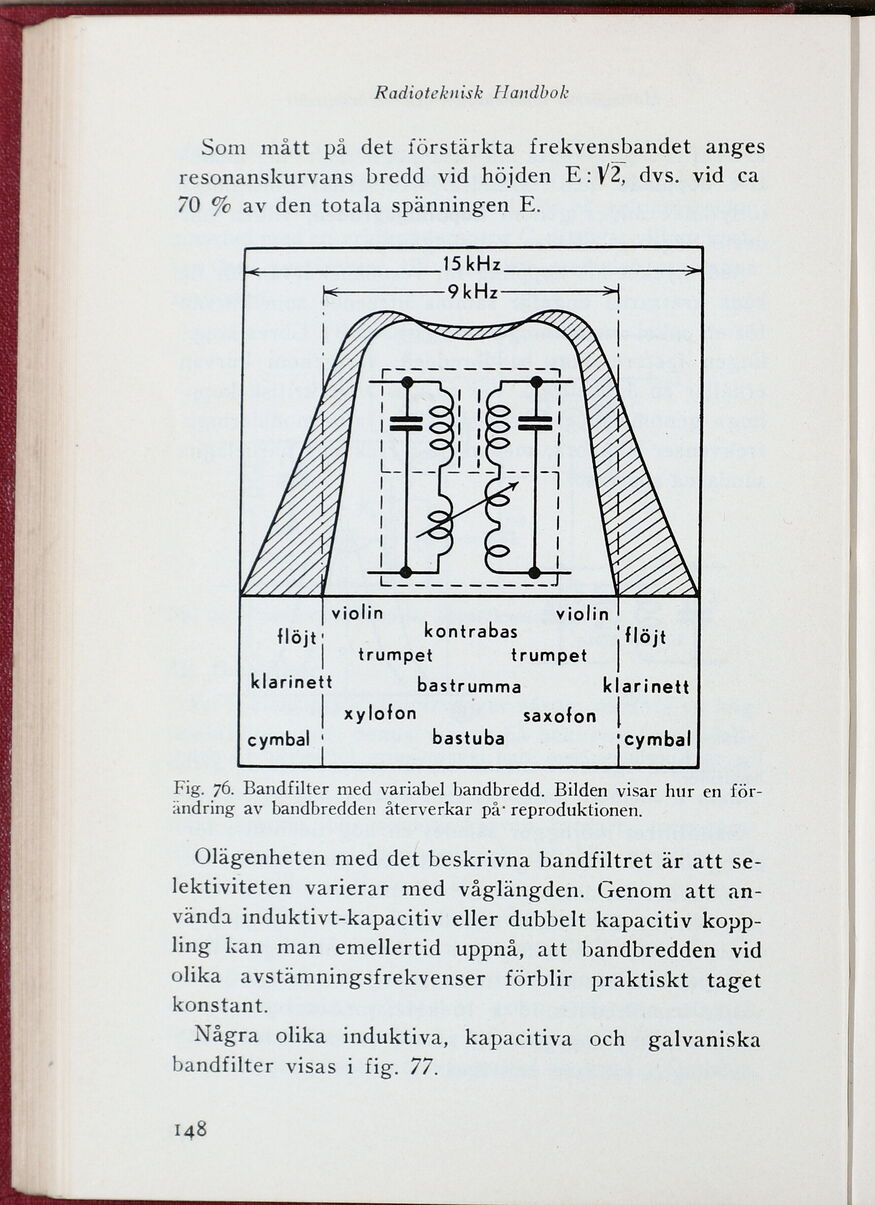

Fig. 76. Bandfilter med variabel bandbredd. Bilden visar hur en
förändring av bandbredden återverkar på* reproduktionen.
Olägenheten med det beskrivna bandfiltret är att
se-lektiviteten varierar med våglängden. Genom att
använda induktivt-kapacitiv eller dubbelt kapacitiv
koppling kan man emellertid uppnå, att bandbredden vid
olika avstämningsfrekvenser förblir praktiskt taget
konstant.
Några olika induktiva, kapacitiva och galvaniska
bandfilter visas i fig. 77.
148
