Mottagarens konstruktion och verkningssätt
kretsarna sägas i detta fall vara magnetiskt eller
induk-tivt kopplade med varandra. Kretsarnas ömsesidiga
inflytande anges genom kopplingsgraden, vilken blir
desto högre ju fastare kopplingen är.
Vid mycket lös koppling får resonanskurvan för de
båda kretsarna ungefär samma utseende som kurvan
för en enkel avstämningskrets (fig. 75 B). Göres
kopplingen fastare ökas bandbredden, varigenom kurvan
erhåller en dubbeltopp. Vid en viss »överkritisk
koppling» genomsläppes praktiskt taget alla
modulerings-frekvenser lika bra, medan de i frekvens närbelägna
sändarna spärras.

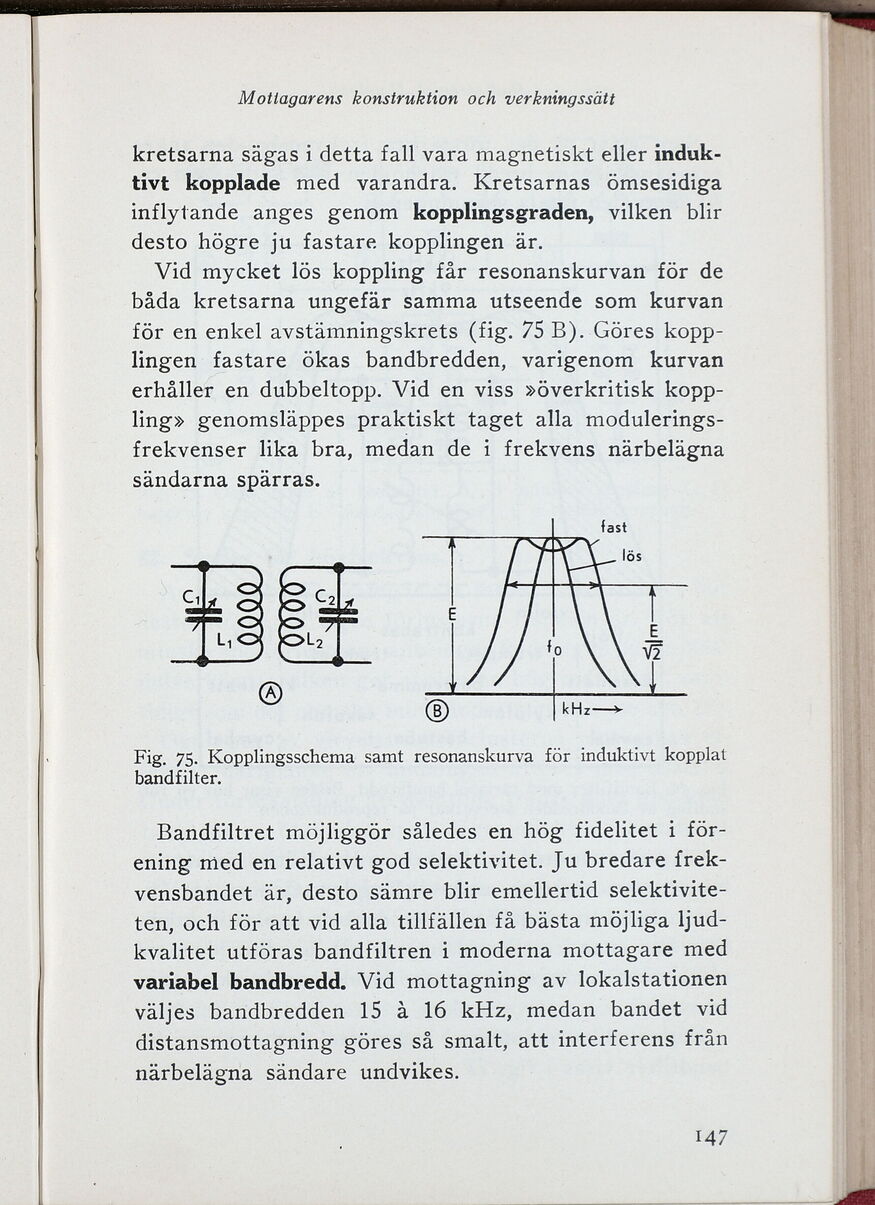

Fig. 75. Kopplingsschema samt resonanskurva för induktivt kopplat
bandfilter.
Bandfiltret möjliggör således en hög fidelitet i
förening med en relativt god selektivitet. Ju bredare
frekvensbandet är, desto sämre blir emellertid
selektivite-ten, och för att vid alla tillfällen få bästa möjliga
ljudkvalitet utföras bandfiltren i moderna mottagare med
variabel bandbredd. Vid mottagning av lokalstationen
väljes bandbredden 15 å 16 kHz, medan bandet vid
distansmottagning göres så smalt, att interferens från
närbelägna sändare undvikes.
147
