Mottagarens konstruktion och verkningssätt
Anodspänningen 180 volt och anodströmmen 6 mA
motsvarar i kurvfältet punkten B. Belastningslinjens
lutning kan även erhållas genom att dividera
anod-spänningskällans emk med belastningsmotståndet:
300
Imax=––– = 0,015 amp.
20000 P
Den sålunda erhållna strömstyrkan (15 mA)
motsvaras i diagrammet av punkten C, medan linjen AD
representerar spänningsfallet över
belastningsmotståndet.

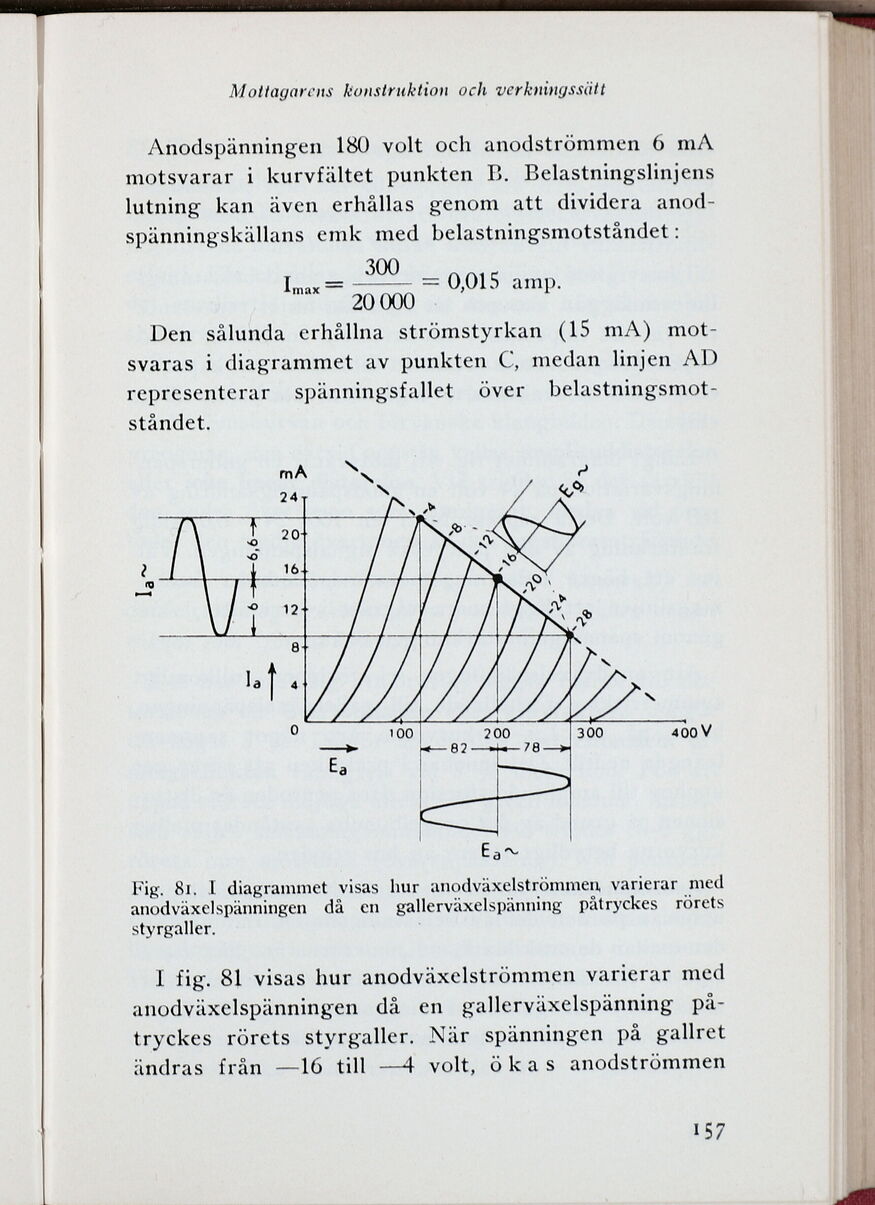

Fig. 8i. I diagrammet visas hur anodväxelströmmen, varierar med
anod växel spänningen då en gallerväxelspänning påtryckes rörets
styrgaller.
I fig. 81 visas hur anodväxelströmmen varierar med
anodväxelspänningen då en gallerväxelspänning
påtryckes rörets styrgaller. När spänningen på gallret
ändras från —16 till —4 volt, ökas anodströmmen
157
