Radioteknisk Handbok
strömmen varierar med anodspänningen vid olika
värden på gallerspänningen. Utgöres
belastningsmotstån-det av ett rent ohmskt motstånd Ra, bli
anodströms-ändringarna proportionella mot
anodspänningsvariatio-nerna och belastningslinjen en rät linje.

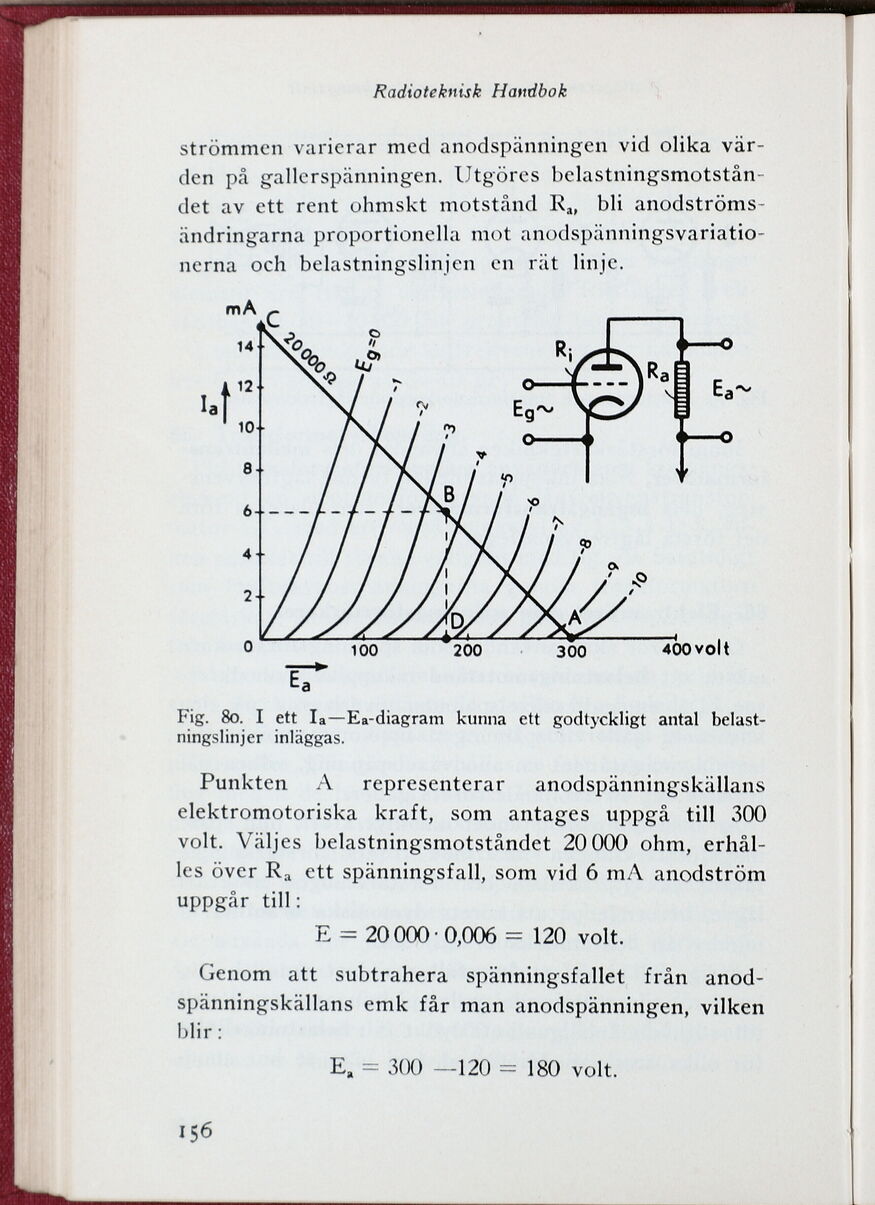

Fig. 80. I ett la—Ea-diagram kunna ett godtyckligt antal
belast-ningslinjer inläggas.
Punkten A representerar anodspänningskällans
elektromotoriska kraft, som antages uppgå till 300
volt. Väljes belastningsmotståndet 20000 ohm,
erhål-les över Ra ett spänningsfall, som vid 6 mA anodström
uppgår till:
E = 20000-0,006 = 120 volt.
Genom att subtrahera spänningsfallet från
anodspänningskällans emk får man anodspänningen, vilken
blir:
Ea = 300 —120 = 180 volt.
156
