Mottagarens konstruktion och verkningssätt
inkommande högfrekvenssignalen. De mellanfrekventa
svängningarna ledas slutligen till ett bandfilter, vilket
är konstruerat så att det endast genomsläpper
skill-nadsfrekvensen.
Det på konstant positiv potential hållna skärmgallret
har till uppgift att nedbringa kapaciteten mellan de
båda styrgallren. Därigenom förhindras att
oscillatorfrekvensen utstrålas genom antennen. Det andra
skärmgallret har samma uppgift som skärmgallret i
en pentod: att öka rörets inre motstånd och
möjliggöra en kraftig förstärkning av signalerna.
Triod-hexoden kan med fördel utbytas mot en
triod-heptod eller mot en separat oscillatortriod, vilken
kombineras med ett reglerat flergallerrör. Det
sistnämnda arrangemanget användes ofta i
kortvågsmot-tagare, där stor frekvensstabilitet erfordras. I fig. 92
visas ett blandarsteg, utrustat med en oktod av typen

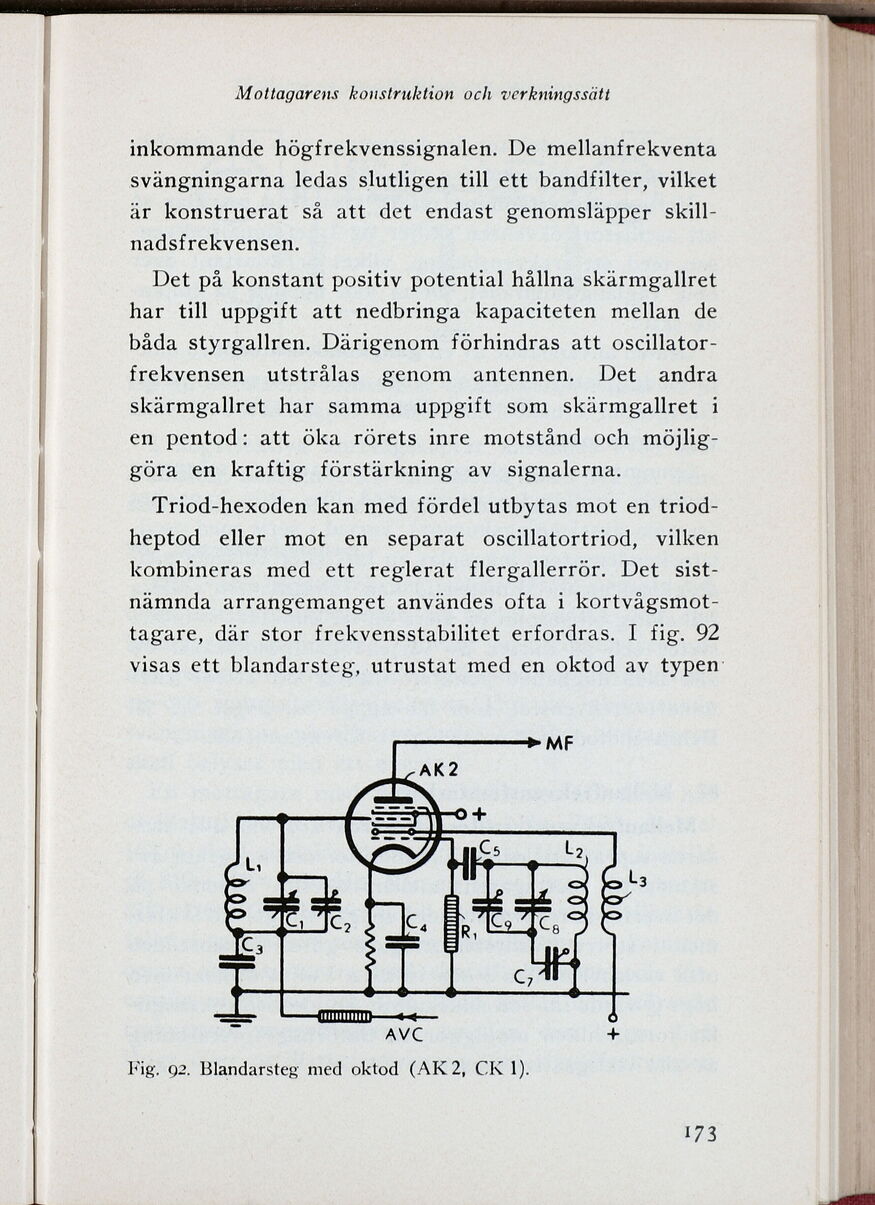

Fig. 92. Blandarsteg med oktod (AK 2, CK 1).
173
