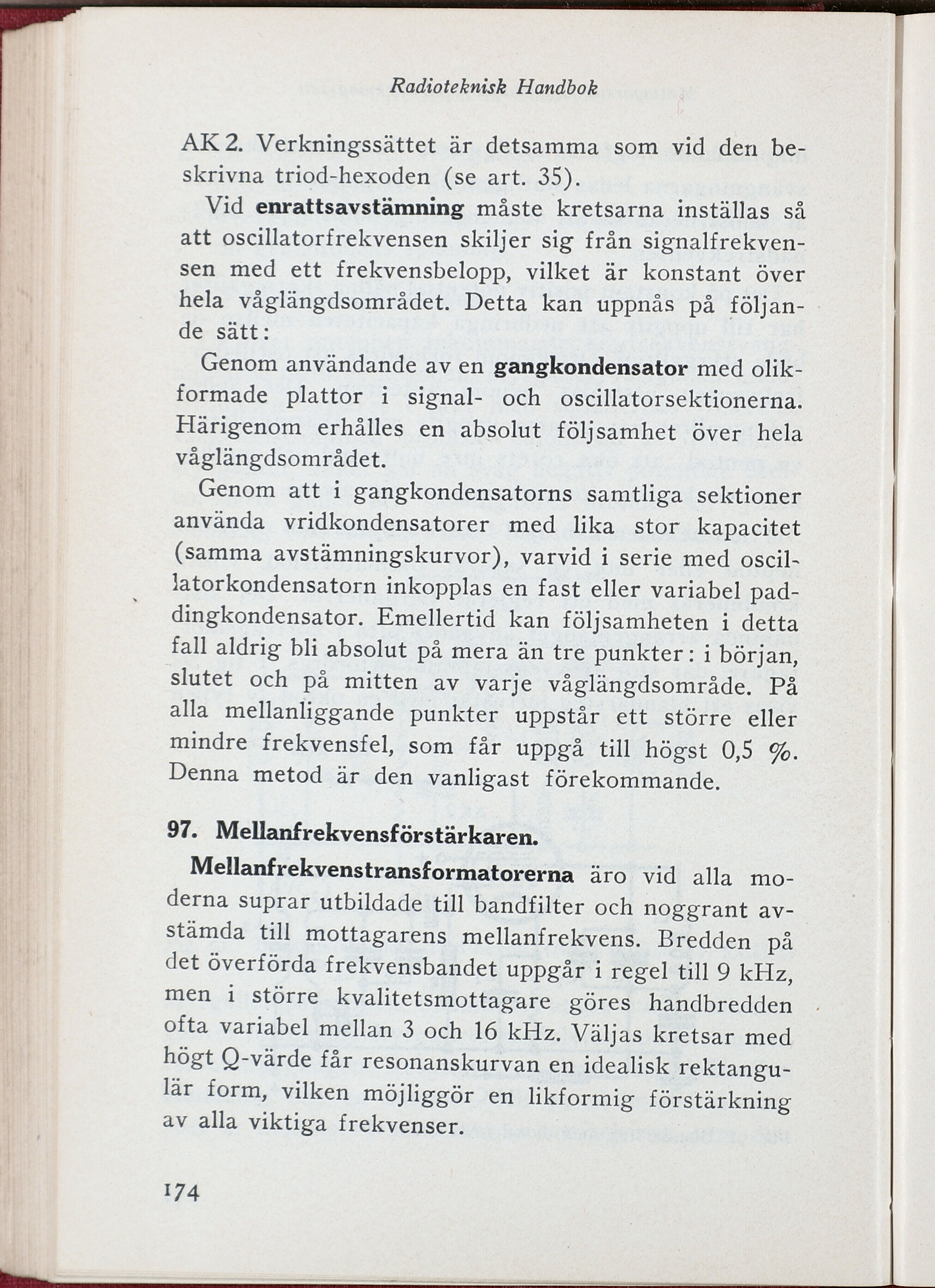

AK 2. Verkningssättet är detsamma som vid den
beskrivna triod-hexoden (se art. 35).
Vid enrattsavstämning måste kretsarna inställas så
att oscillatorfrekvensen skiljer sig från
signalfrekvensen med ett frekvensbelopp, vilket är konstant över
hela våglängdsområdet. Detta kan uppnås på
följande sätt:
Genom användande av en gangkondensator med
olik-formade plattor i signal- och oscillatorsektionerna.
Härigenom erhålles en absolut följsamhet över hela
våglängdsområdet.
Genom att i gangkondensatorns samtliga sektioner
använda vridkondensatorer med lika stor kapacitet
(samma avstämningskurvor), varvid i serie med
oscil-latorkondensatorn inkopplas en fast eller variabel
pad-dingkondensator. Emellertid kan följsamheten i detta
fall aldrig bli absolut på mera än tre punkter: i början,
slutet och på mitten av varje våglängdsområde. På
alla mellanliggande punkter uppstår ett större eller
mindre frekvensfel, som får uppgå till högst 0,5 %.
Denna metod är den vanligast förekommande.
97. Mellanfrekvensförstärkaren.
Mellanfrekvenstransformatorerna äro vid alla
moderna suprar utbildade till bandfilter och noggrant
avstämda till mottagarens mellanfrekvens. Bredden på
det överförda frekvensbandet uppgår i regel till 9 kHz,
men i större kvalitetsmottagare göres handbredden
ofta variabel mellan 3 och 16 kHz. Väljas kretsar med
högt Q-värde får resonanskurvan en idealisk
rektangulär form, vilken möjliggör en likformig förstärkning
av alla viktiga frekvenser.
