Radioteknisk Handbok
des duodioden V2 dels för likriktning av
signalspänningen, dels för alstring av den likspänning, som
på-tryckes de reglerade rörens styrgaller. Den sistnämnda
spänningen benämnes i det följande AVC-spänning.
Likriktningen av högfrekvenssignalerna sker i
diodsträckan nr 1. Då växelspänningen från
mellanfrekvenstransformatorn MF påtryckes dioden, flyter under den
positiva halvperioden en ström från anoden till
katoden samt vidare genom belastningsmotståndet R2.
Därvid uppstår över motståndet en tonfrekvensspänning,
som varierar i takt med moduleringen. Tonfrekvensen
ledes via kondensatorn C4 till styrgallret på den
efterföljande lågfrekvenstrioden V3, varvid den får passera
genom volymkontrollen P. Den med
belastningsmotståndet parallellkopplade kondensatorn C3 har till
uppgift att lämna passage för högfrekvensen.

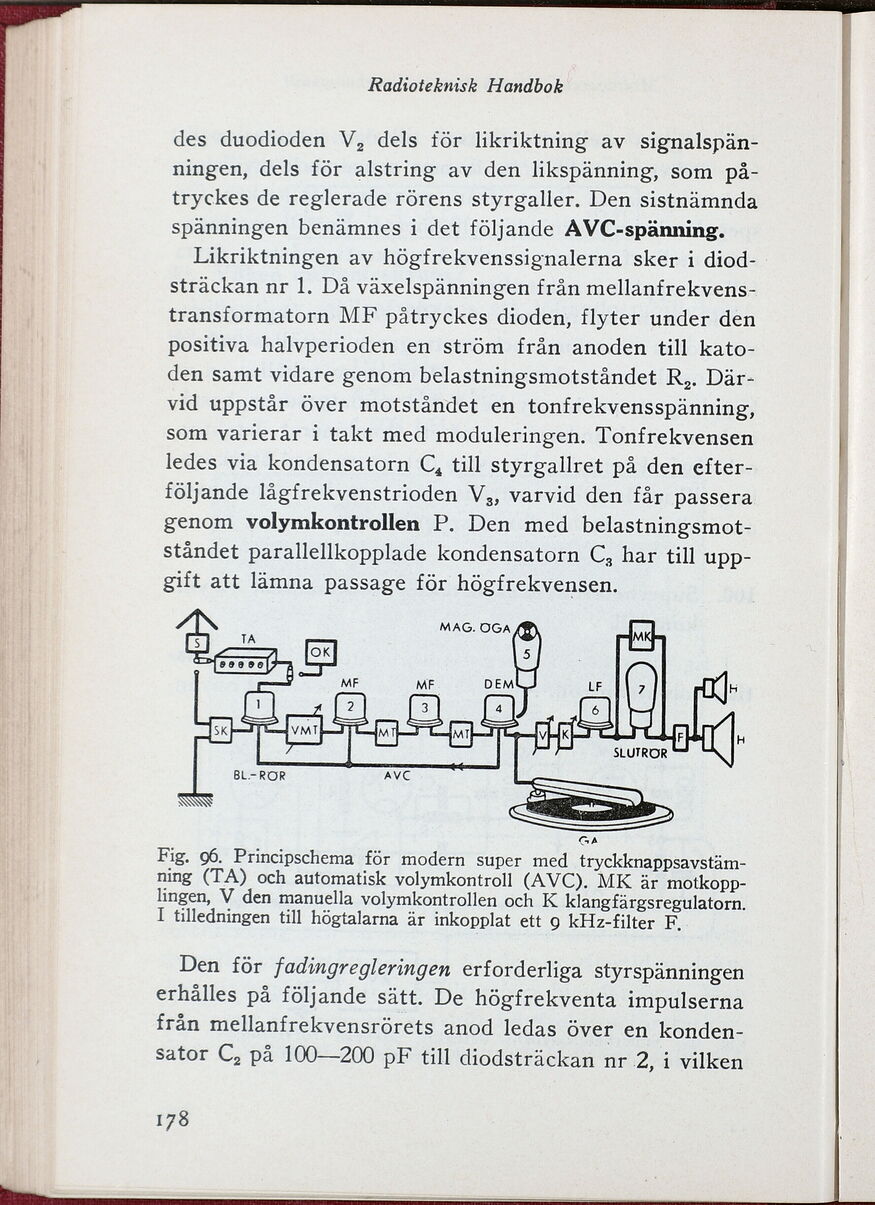

Fig. 96. Principschema för modern super med
tryckknappsavstäm-ning (TA) och automatisk volymkontroll (AVC). MK är
motkopp-lingen, V den manuella volymkontrollen och K klangfärgsregulatorn.
I tilledningen till högtalarna är inkopplat ett 9 kHz-filter F.
Den för fadingregleringen erforderliga styrspänningen
erhålles på följande sätt. De högfrekventa impulserna
från mellanfrekvensrörets anod ledas över en
kondensator C2 på 100—200 pF till diodsträckan nr 2, i vilken
178
