Mottagarens konstruktion och verkningssätt
Förlägges mellanfrekvensen till den internationellt
fria frekvensen 468 kHz, komma signal- och
oscillatorfrekvenserna så långt ifrån varandra att risken för
spegelfrekvensstörningar elimineras. En till
mottagarens mellanfrekvens avstämd sugkrets måste i detta
fall inkopplas i antennkretsen.
Vid en mellanfrekvens av 7 600 kHz kan
ingångskret-sen göras oavstämd och mottagaren inställas enbart
med oscillatorkondensatorn. Därigenom erhålles en ur
kopplings synpunkt mycket enkel miniatyrsuper,
bestående av ett blandarrör samt ett kombinerat
detektor-och lågfrekvensrör. Utrustas detektorn med
återkoppling till .mellanfrekvenstransformatorn, blir denna äyen
användbar som bandbreddsregulator.
100. Super het er odynens detektor. Automatisk
volymkontroll.
I fig. 95 visas diodsteget till en super med
automatisk volymkontroll. Såsom framgår av schemat använ-

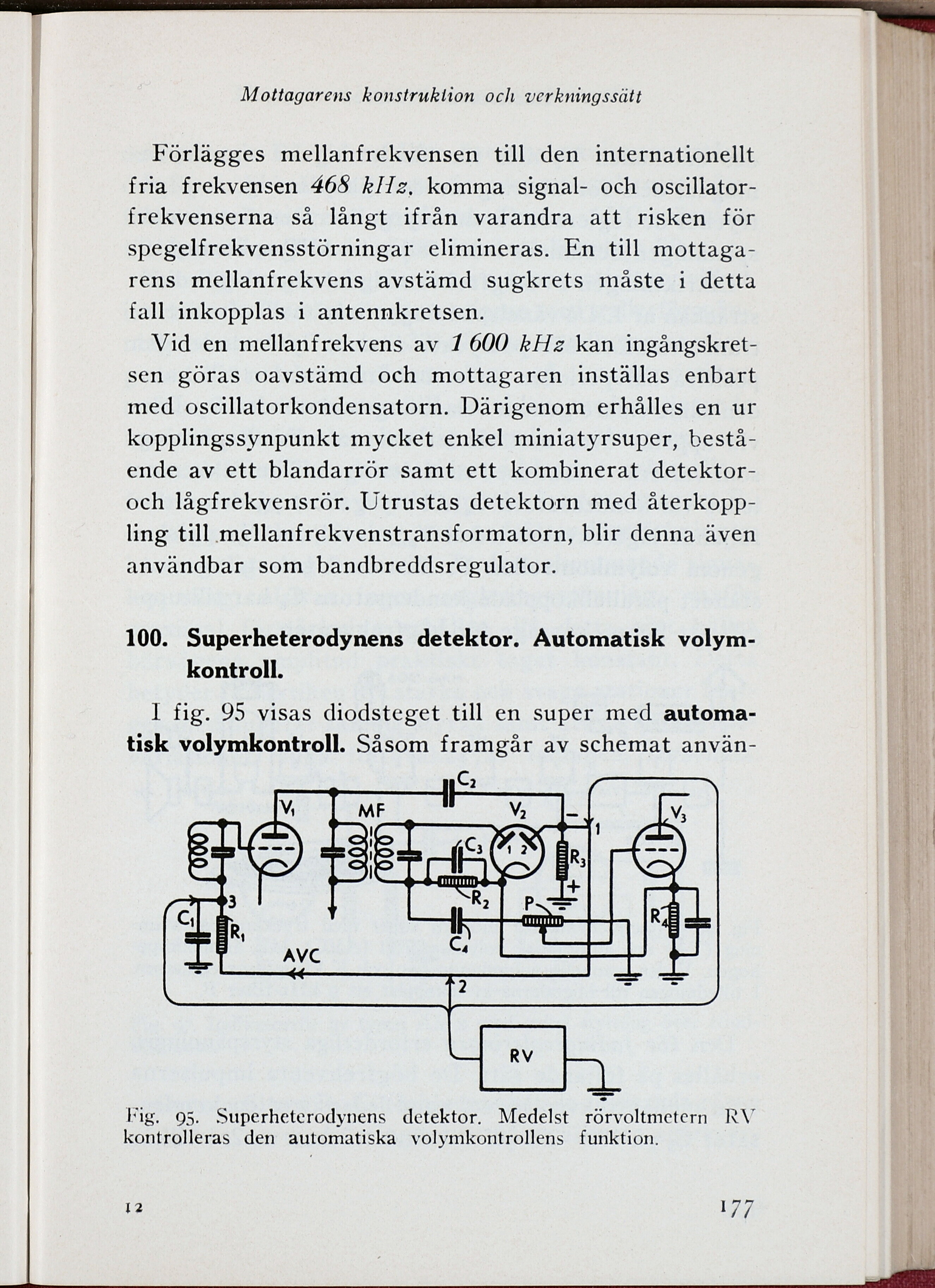

Fig. 95. Superheterodynens detektor. Medelst rörvoltmetern RV
kontrolleras den automatiska volymkontrollens funktion.
177
