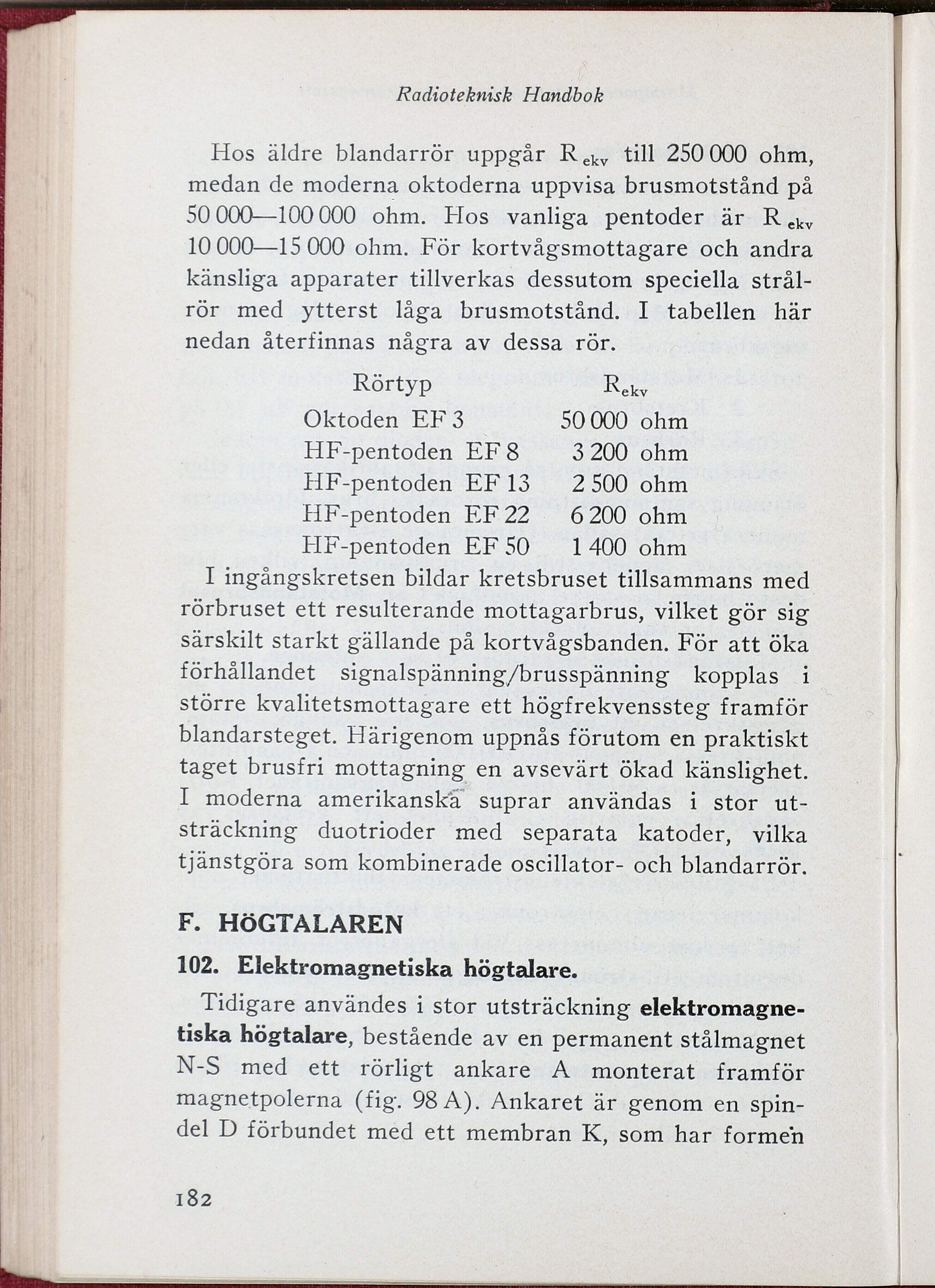

Radioteknisk Handbok
Hos äldre blandarrör uppgår Rekv till 250 000 ohm,
medan de moderna oktoderna uppvisa brusmotstånd på
50 000—100 000 ohm. Hos vanliga pentoder är R ekv
10 000—15 000 ohm. För kortvågsmottagare och andra
känsliga apparater tillverkas dessutom speciella
strål-rör med ytterst låga brusmotstånd. I tabellen här
nedan återfinnas några av dessa rör.
Rörtyp Rekv
Oktoden EF 3 50000 ohm
HF-pentoden EF 8 3 200 ohm
HF-pentoden EF 13 2 500 ohm
HF-pentoden EF 22 6 200 ohm
HF-pentoden EF 50 1 400 ohm
I ingångskretsen bildar kretsbruset tillsammans med
rörbruset ett resulterande mottagarbrus, vilket gör sig
särskilt starkt gällande på kortvågsbanden. För att öka
förhållandet signalspänning/brusspänning kopplas ,i
större kvalitetsmottagare ett högfrekvenssteg framför
blandarsteget. Härigenom uppnås förutom en praktiskt
taget brusfri mottagning en avsevärt ökad känslighet.
I moderna amerikanska’ suprar användas i stor
utsträckning duotrioder med separata katodér, vilka
tjänstgöra som kombinerade oscillator- och blandarrör.
F. HÖGTALAREN
102. Elektromagnetiska högtalare.
Tidigare användes i stor utsträckning
elektromagnetiska högtalare, bestående av en permanent stålmagnet
N-S med ett rörligt ankare A monterat framför
magnetpolerna (fig. 98 A). Ankaret är genom en
spindel D förbundet med ett membran K, som har formen
182
