Radioteknisk Handbok

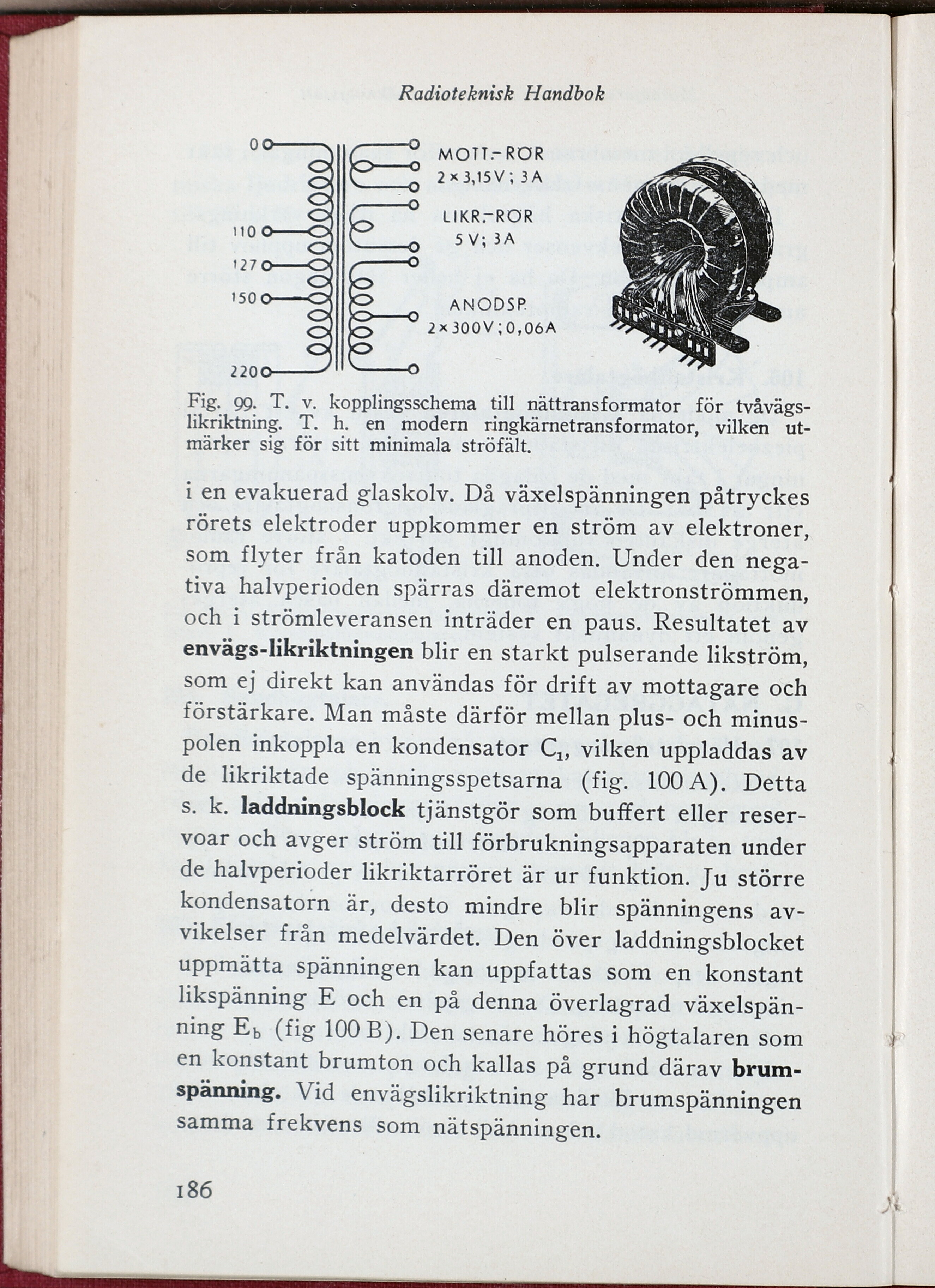

Fig- 99- T. v. kopplingsschema till nättransformator för
tvåvägs-likriktning. T. h. en modern ringkämetransformator, vilken
utmärker sig för sitt minimala ströfält.
i en evakuerad glaskolv. Då växelspänningen påtryckes
rörets elektroder uppkommer en ström av elektroner,
som flyter från katoden till anoden. Under den
negativa halvperioden spärras däremot elektronströmmen,
och i strömleveransen inträder en paus. Resultatet av
envägs-likriktningen blir en starkt pulserande likström,
som ej direkt kan användas för drift av mottagare och
förstärkare. Man måste därför mellan plus- och
minuspolen inkoppla en kondensator Q, vilken uppladdas av
de likriktade spänningsspetsarna (fig. 100 A). Detta
s. k. laddningsblock tjänstgör som buffert eller
reservoar och avger ström till förbrukningsapparaten under
de halvperioder likriktarröret är ur funktion. Ju större
kondensatorn är, desto mindre blir spänningens
avvikelser från medelvärdet. Den över laddningsblocket
uppmätta spänningen kan uppfattas som en konstant
likspänning E och en på denna överlagrad
växelspänning Eb (fig 100B). Den senare höres i högtalaren som
en konstant brumton och kallas på grund därav
brum-spänning. Vid envägslikriktning har brumspänningen
samma frekvens som nätspänningen.
186
