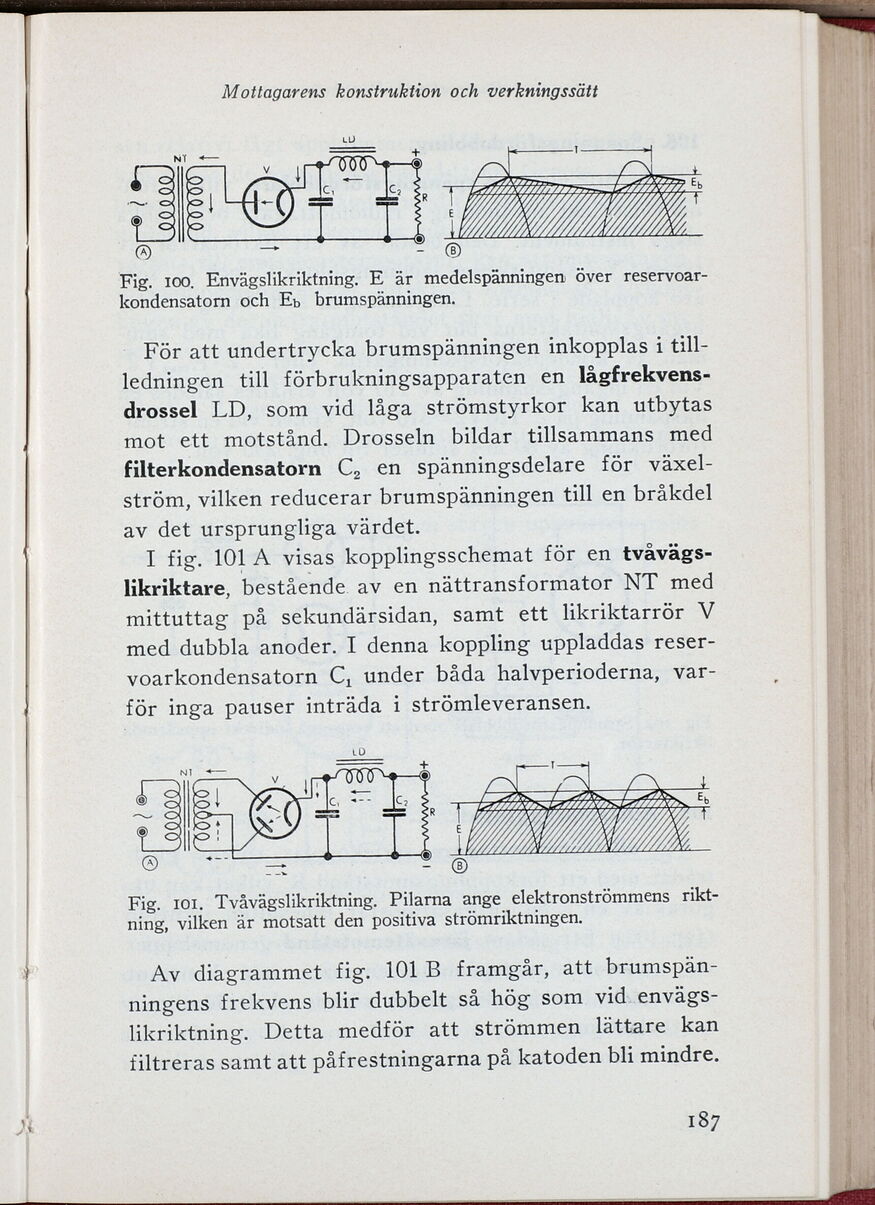

Mottagarens konstruktion och verkningssätt
Fig. loo. Envägslikriktning. E är medelspänningen över
reservoar-kondensatom och Eb brumspänningen.
För att undertrycka brumspänningen inkopplas i
tillledningen till förbrukningsapparaten en
lågfrekvens-drossel LD, som vid låga strömstyrkor kan utbytas
mot ett motstånd. Drosseln bildar tillsammans med
filterkondensatorn C2 en spänningsdelare för
växelström, vilken reducerar brumspänningen till en bråkdel
av det ursprungliga värdet.
I fig. 101 A visas kopplingsschemat för en
tvåvägs-likriktare, bestående av en nättransformator NT med
mittuttag på sekundärsidan, samt ett likriktarrör V
med dubbla anoder. I denna koppling uppladdas
reser-voarkondensatorn Cx under båda halvperioderna,
varför inga pauser inträda i strömleveransen.
LO
Fig. I0I. Tvåvägslikriktning. Pilarna ange elektronströmmens
riktning, vilken är motsatt den positiva strömriktningen.
Av diagrammet fig. 101 B framgår, att
brumspän-ningens frekvens blir dubbelt så hög som vid.
envägslikriktning. Detta medför att strömmen lättare kan
filtreras samt att påfrestningarna på katoden bli mindre.
187
