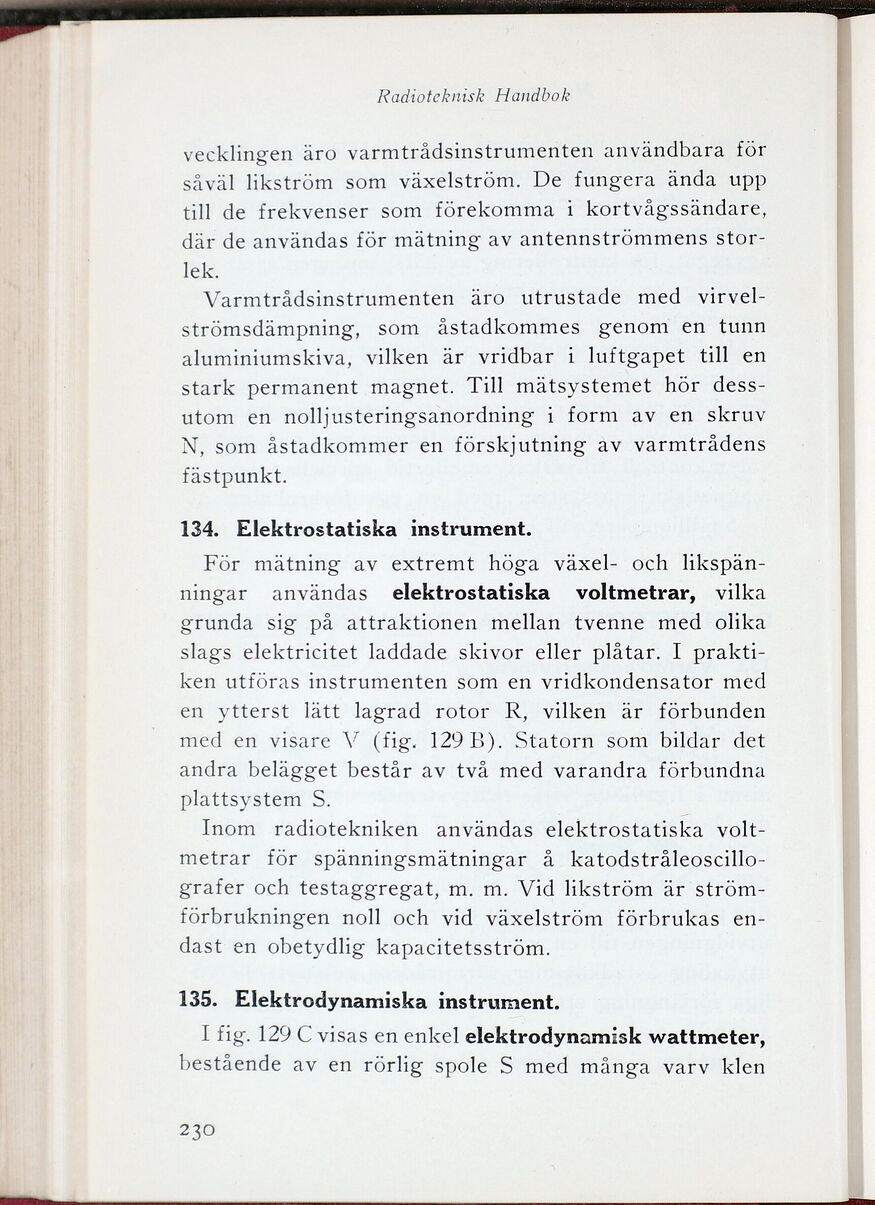

Radioteknisk Handbok
vecklingen äro varmtrådsinstrumenten användbara för
såväl likström som växelström. De fungera ända upp
till de frekvenser som förekomma i kortvågssändare,
där de användas för mätning av antennströmmens
storlek.
Varmtrådsinstrumenten äro utrustade med
virvel-strömsdämpning, som åstadkommes genom en tunn
aluminiumskiva, vilken är vridbar i luftgapet till en
stark permanent magnet. Till mätsystemet hör
dessutom en nolljusteringsänordning i form av en skruv
N, som åstadkommer en förskjutning åv varmtrådens
fästpunkt.
134. Elektrostatiska instrument.
För mätning av extremt höga växel- och
likspänningar användas elektrostatiska voltmetrar, vilka
grunda sig på attraktionen mellan tvenne med olika
slags elektricitet laddade skivor eller plåtar. I
praktiken utföras instrumenten som en vridkondensator med
en ytterst lätt lagrad rotor R, vilken är förbunden
med en visare V (fig. 129 B). Statorn som bildar det
andra belägget består av två med varandra förbundna
plattsystem S.
Inom radiotekniken användas elektrostatiska
voltmetrar för spänningsmätningar å
katodstråleoscillo-grafer och testaggregat, m. m. Vid likström är
strömförbrukningen noll och vid växelström förbrukas
endast en obetydlig kapacitetsström.
135. Elektrodynamiska instrument.
I fig. 129 C visas en enkel elektrodynamisk wattmeter,
bestående av en rörlig spole S med många varv klen
230
