Moderna serviceinstrument
tråd samt två fasta spolar A med ett fåtal varv
relativt grov tråd. De fasta spolarna inkopplas i serie med
mätobj ektet, medan den rörliga spolen anslutes till
spänningskontakterna över ett förkopplingsmotstånd
Rf. Det moment som utövas på den vridbara spolen är
proportionellt mot produkten av ström och spänning,
varför instrumentet kan kalibreras direkt i watt.
Därvid erhålles en i det närmaste likformig skala.

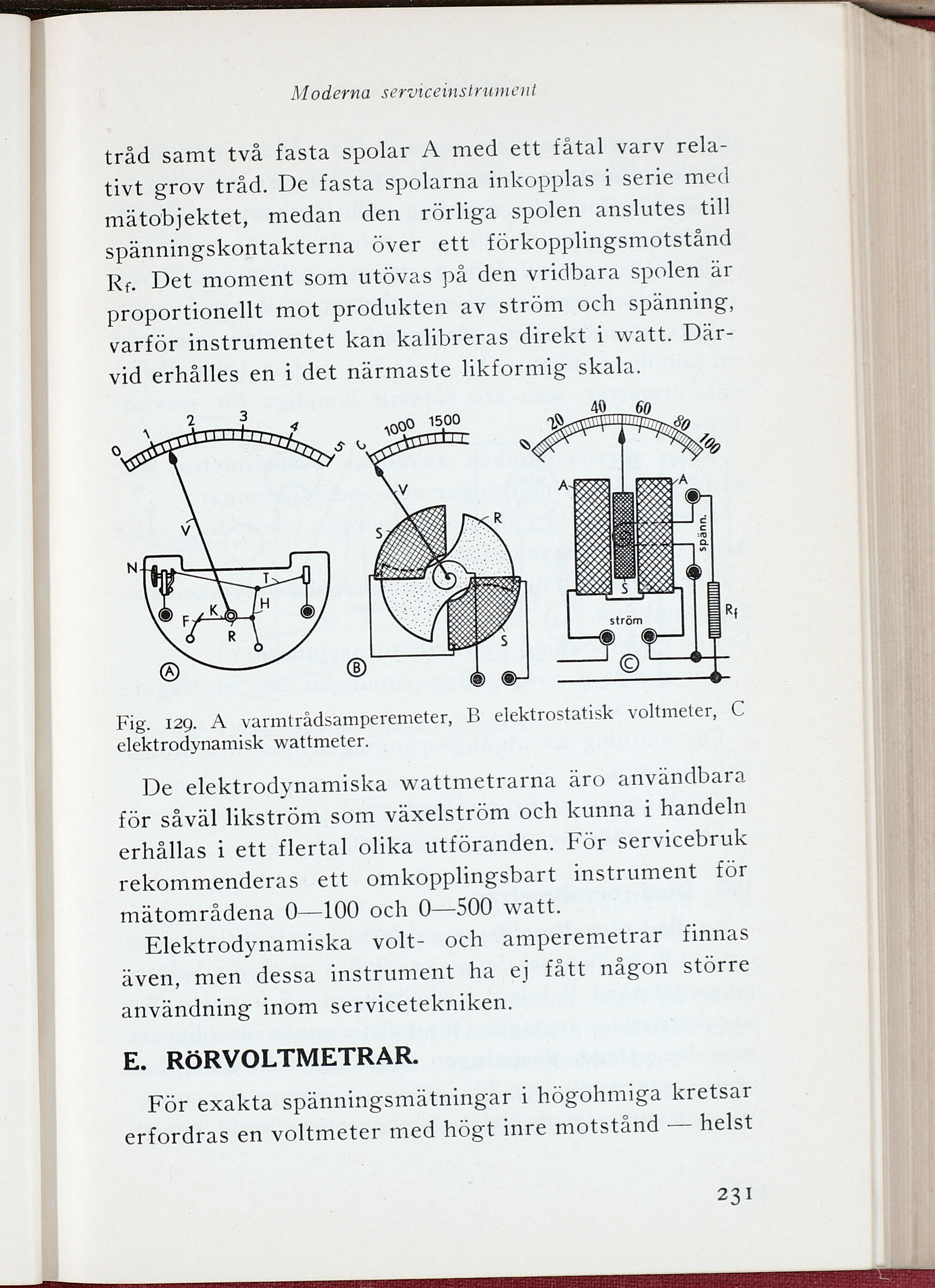

Fig. 129. A varmtrådsamperemeter, B elektrostatisk voltmeter, C
elektrodynamisk wattmeter.
De elektrodynamiska wattmetrarna äro användbara
för såväl likström som växelström och kunna i handeln
erhållas i ett flertal olika utföranden. För servicebruk
rekommenderas ett omkopplingsbar t instrument för
mätområdena 0—100 och 0—500 watt.
Elektrodynamiska volt- och amperemetrar finnas
även, men dessa instrument ha ej fått någon större
användning inom servicetekniken.
E. RÖRVOLTMETRAR.
För exakta spänningsmätningar i högohmiga kretsar
erfordras en voltmeter med högt inre motstånd — helst
231
