Moderna serviceinstrument
mätinstrumentet /zA, som mäter anodströmmens
medelvärde (jfr fig. 19). Mikroamperemetern kan
därför förses med en i Eeff graderad skala. Under
förutsättning att motståndet R är tillräckligt stort, belastas
ej mätobjektet nämnvärt av rörvoltmetern. Väljes ett
högt belastningsmotstånd minskas emellertid
strömstyrkan, varför ett känsligare mätinstrument måste
användas.

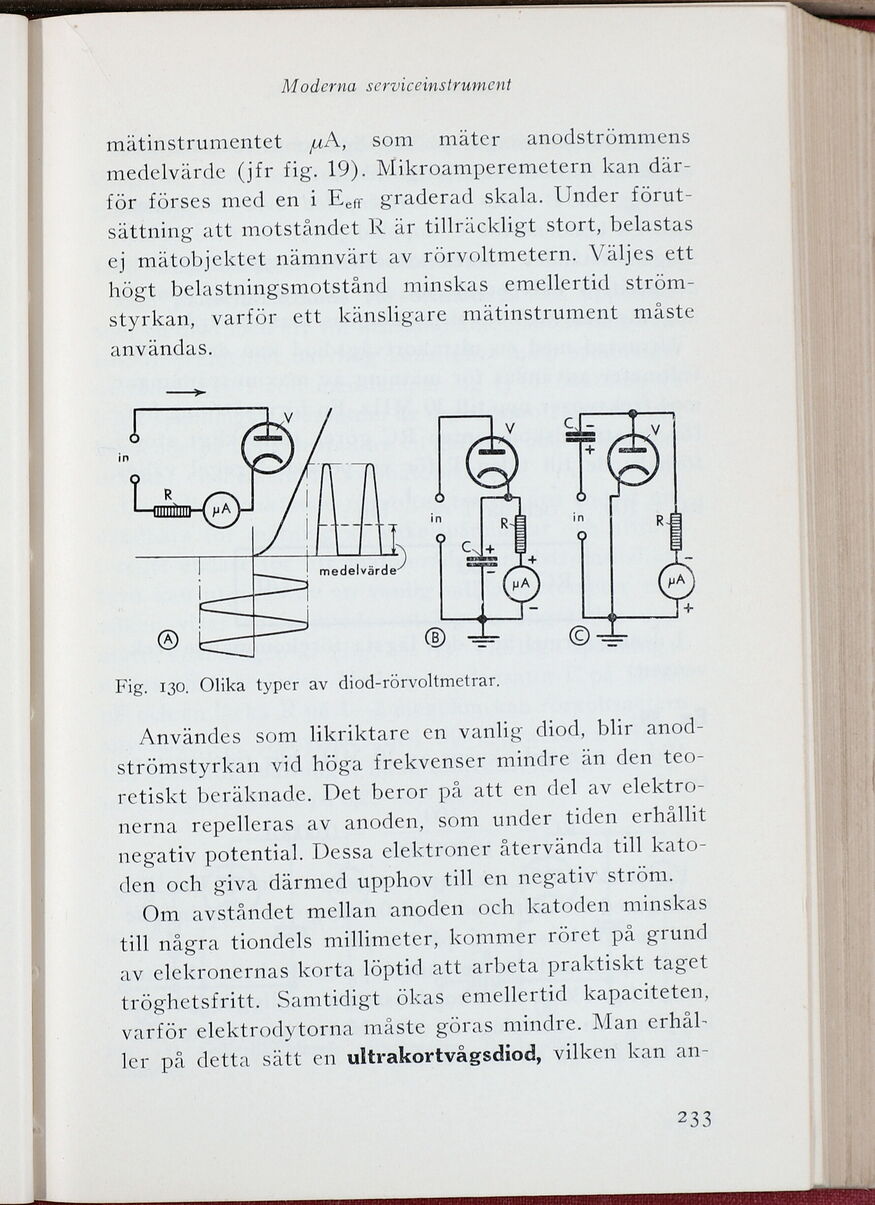

Fig. 130. Olika typer av diod-rörvoltmetrar.
Användes som likriktare en vanlig diod, blir
anod-strömstyrkan vid höga frekvenser mindre än den
teoretiskt beräknade. Det beror på att en del av
elektronerna repelleras av anoden, som under tiden erhållit
negativ potential. Dessa elektroner återvända till
katoden och giva därmed upphov till én negativ ström.
Om avståndet mellan anoden och katoden minskas
till några tiondels millimeter, kommer röret på grund
av elekronernas korta löptid att arbeta praktiskt taget
tröghetsfritt. Samtidigt ökas emellertid kapaciteten,
varför elektrodytorna måste göras mindre. Man
erhåller på detta sätt en ultrakortvågsdiod, vilken kan an-
