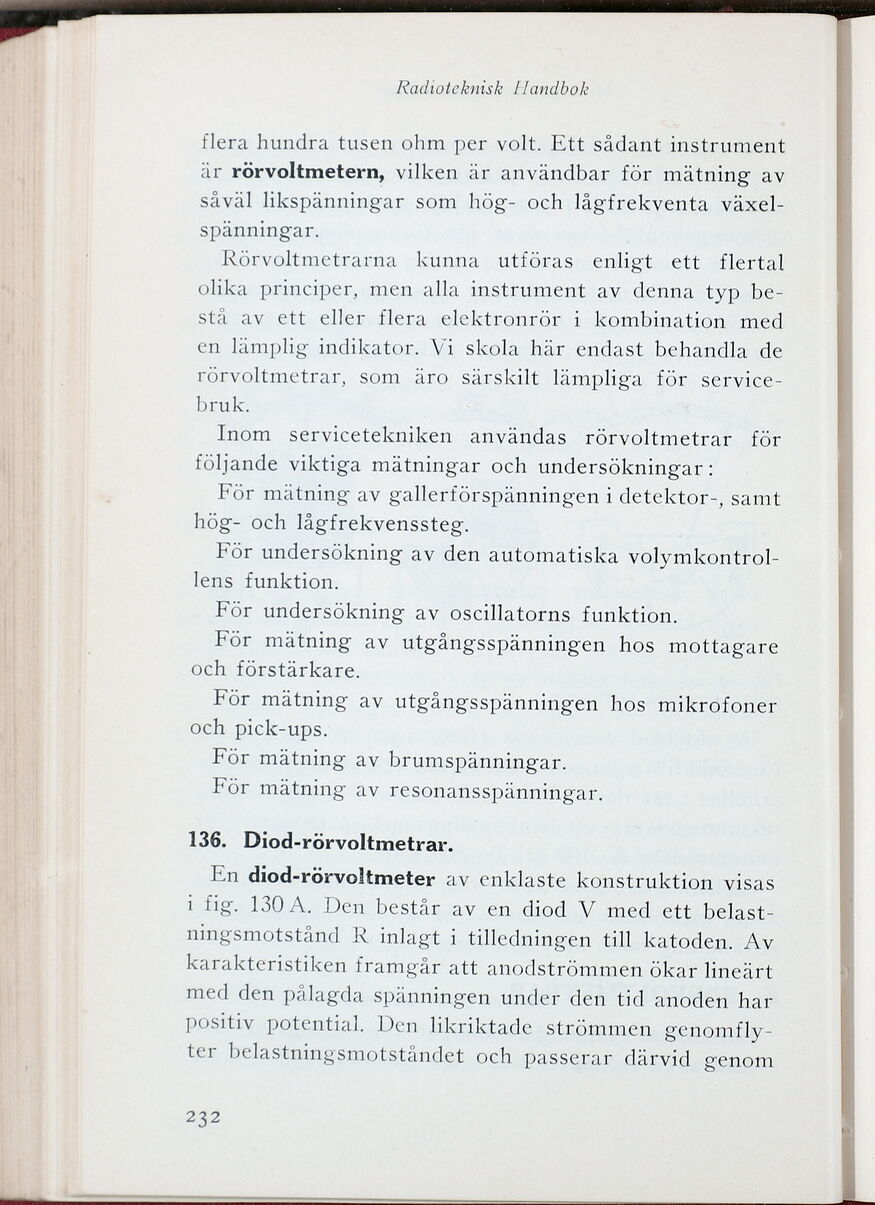

Radioteknisk Handbok
flera hundra tusen ohm per volt. Ett sådant instrument
är rörvoltmetern, vilken är användbar för mätning av
såväl likspänningar som hög- och lågfrekventa
växelspänningar.
Rörvoltmetrarna kunna utföras enligt ett flertal
olika principer, men alla instrument av denna typ
bestå av ett eller flera elektronrör i kombination med
en lämplig indikator. Vi skola här endast behandla de
rörvoltmetrar, som äro särskilt lämpliga för
servicebruk.
Inom servicetekniken användas rörvoltmetrar för
följande viktiga mätningar och undersökningar:
För mätning av gallerförspänningen i detektor-, samt
hög- och lågfrekvenssteg.
För undersökning av den automatiska
volymkontrollens funktion.
För undersökning av oscillatorns funktion.
För mätning av utgångsspänningen hos mottagare
och förstärkare.
För mätning av utgångsspänningen hos mikrofoner
och pick-ups.
För mätning av brumspänningar.
För mätning av resonansspänningar.
136. Diod-rörvoltmetrar.
En diod-rörvoltmeter av enklaste konstruktion visas
i fig. 130 A. Den består av en diod V med ett
belast-ningsmotstånd R inlagt i tilledningen till katoden. Av
karakteristiken framgår att anodströmmen ökar lineärt
med den pålagda spänningen under den tid anoden har
positiv potential. Den likriktade strömmen
genomflyter belastningsmotståndet och passerar därvid genom
232
