Radioteknisk Handbok

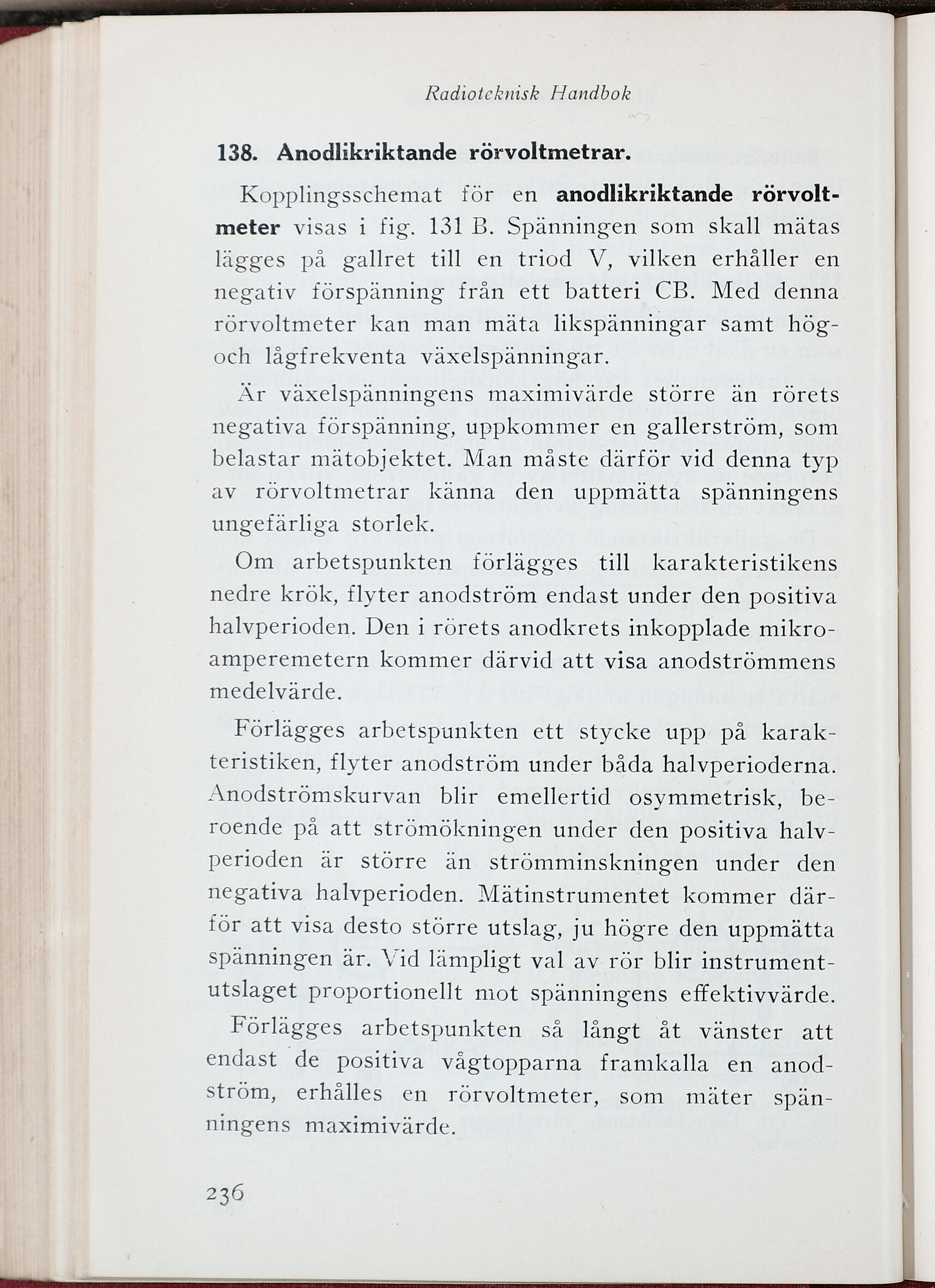

138. Anodlikriktande rörvoltmetrar.
Kopplingsschemat för en anodlikriktande
rörvoltmeter visas i fig. 131 B. Spänningen som skall mätas
lägges på gallret till en triod V, vilken erhåller en
negativ förspänning från ett batteri CB. Med denna
rörvoltmeter kan man mäta likspänningar samt
hög-och lågfrekventa växelspänningar.
Är växelspänningens maximivärde större än rörets
negativa förspänning, uppkommer en gallerström, som
belastar mätobjektet. Man måste därför vid denna typ
av rörvoltmetrar känna den uppmätta spänningens
ungefärliga storlek.
Om arbetspunkten förlägges till karakteristikens
nedre krök, flyter anodström endast under den positiva
halvperioden. Den i rörets anodkrets inkopplade
mikro-amperemetern kommer därvid att visa anodströmmens
medelvärde.
Förlägges arbetspunkten ett stycke upp/ på
karakteristiken, flyter anodström under båda halvperioderna.
Anodströmskurvan blir emellertid osymmetrisk,
beroende på att strömökningen under den positiva
halvperioden är större än strömminskningen under den
negativa halvperioden. Mätinstrumentet kommer
därför att visa desto större utslag, ju högre den uppmätta
spänningen är. Vid lämpligt val av rör blir
instrumentutslaget proportionellt mot spänningens effektivvärde.
Förlägges arbetspunkten så långt åt vänster att
endast de positiva vågtopparna framkalla en
anodström, erhålles en rörvoltmeter, som mäter
spänningens maximivärde.
236
