Moderna serviceinstrument
139. Kompensations-rörvoltmetrar.

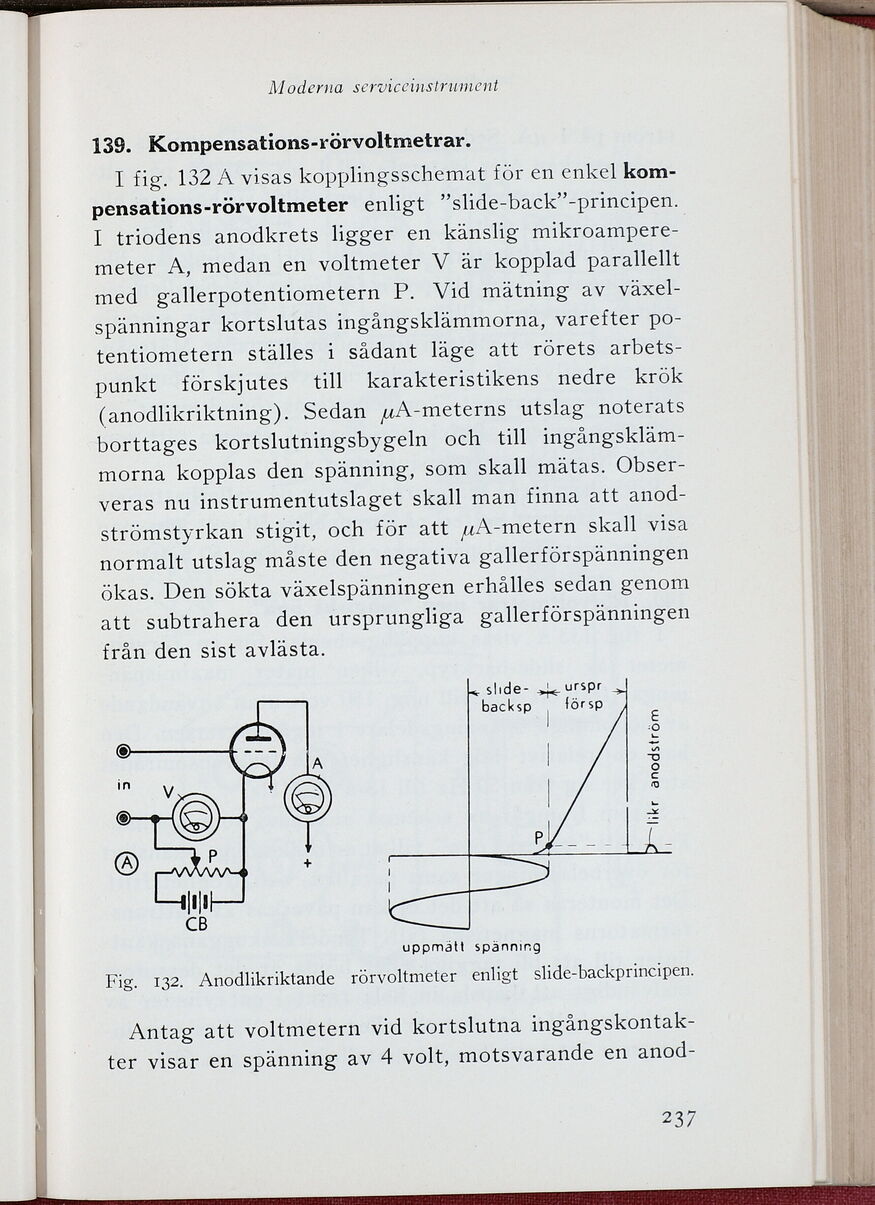

I fig. 132 A visas kopplingsschemat för en enkel
kompensations-rör voltmeter enligt ”slide-back”-principen.
I triodens anodkrets ligger en känslig
mikroampere-meter A, medan en voltmeter V är kopplad parallellt
med gallerpotentiometern P. Vid mätning av
växelspänningar kortslutas ingångsklämmorna, varefter
po-tentiometern ställes i sådant läge att rörets
arbetspunkt förskjutes till karakteristikens nedre krök
(anodlikriktning). Sedan /zA-meterns utslag noterats
Borttages kortslutningsbygeln och till
ingångsklämmorna kopplas den spänning, som skall mätas.
Observeras nu instrumentutslaget skall man finna att
anod-strömstyrkan stigit, och för att ^A-metern skall visa
normalt utslag måste den negativa gallerförspänningen
ökas. Den sökta växelspänningen erhålles sedan genom
att subtrahera den ursprungliga gallerförspänningen
från den sist avlästa.
Fig. 132. Anodlikriktande rörvoltmeter enligt slide-backprincipen.
Antag att voltmetern vid kortslutna
ingångskontak-ter visar en spänning av 4 volt, motsvarande en anod-
