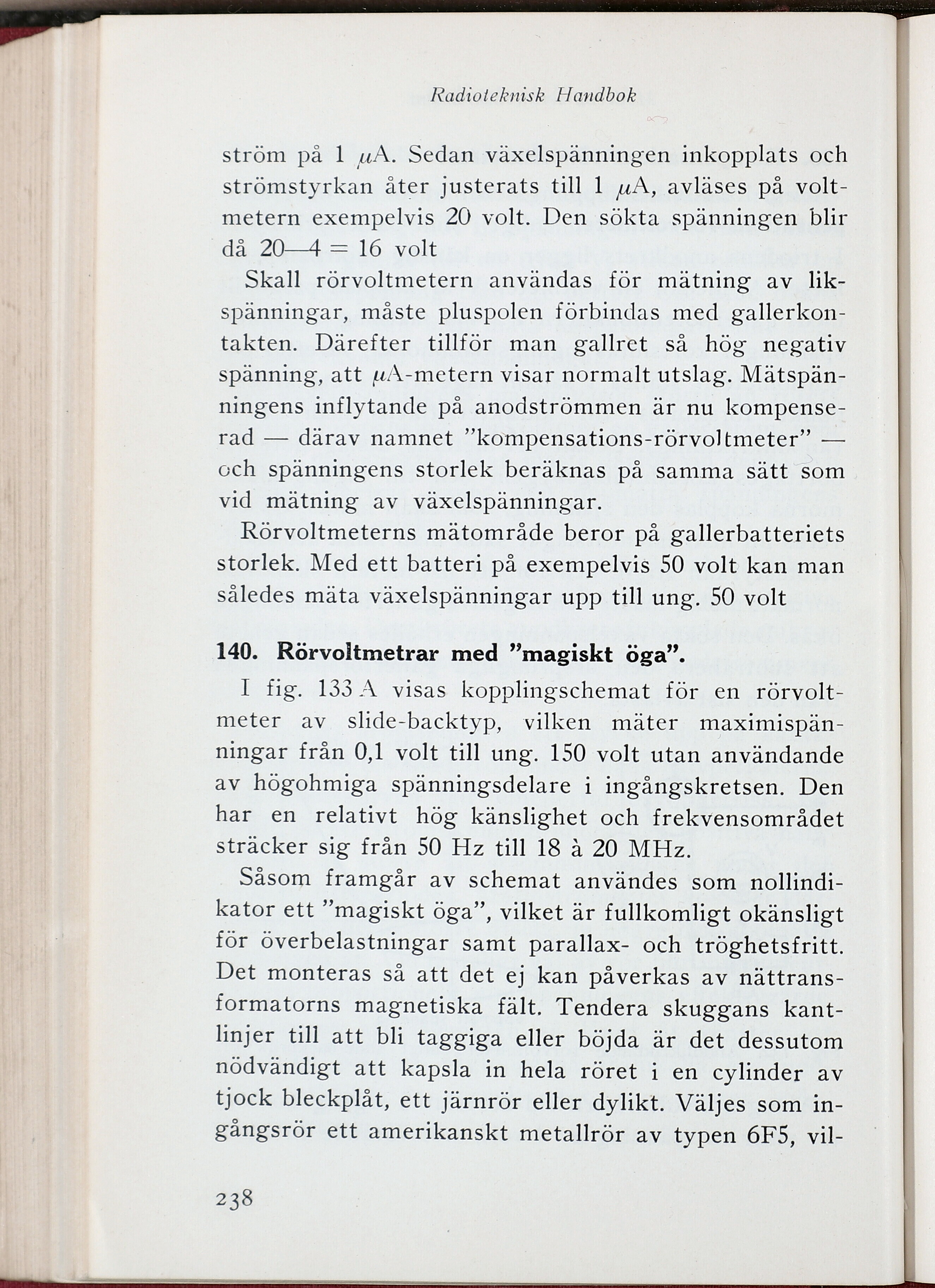

Radioteknisk Handbok
ström på 1 ^A. Sedan växelspänningen inkopplats och
strömstyrkan åter justerats till 1 /zA, avläses på
voltmetern exempelvis 20 volt. Den sökta spänningen blir
då 20—4 = 16 volt
Skall rörvoltmetern användas för mätning av
likspänningar, måste pluspolen förbindas med
gallerkontakten. Därefter tillför man gallret så hög negativ
spänning, att ^A-metern visar normält utslag.
Mätspän-ningens inflytande på anodströmmen är nu
kompenserad — därav namnet ”kömpensations-rörvoltmeter” —
och spänningens storlek beräknas på samma sätt som
vid mätning av växelspänningar.
Rörvoltmeterns mätområde beror på gallerbatteriets
storlek. Med ett batteri på exempelvis 50 volt kan man
således mäta växelspänningar upp till ung. 50 volt
140. Rörvoltmetrar med ”magiskt öga”.
I fig. 133 A visas kopplingschemat för en
rörvolt-meter av slide-backtyp, vilken mäter
maximispän-ningar från 0,1 volt till ung. 150 volt utan användande
av högohmiga spänningsdelare i ingångskretsen. Den
har en relativt hög känslighet och frekvensområdet
sträcker sig från 50 Hz till 18 å 20 MHz.
Såsom framgår av schemat användes som
nollindi-kator ett ”magiskt öga”, vilket är fullkomligt okänsligt
för överbelastningar samt parallax- och tröghetsfritt.
Det monteras så att det ej kan påverkas av
nättransformatorns magnetiska fält. Tendera skuggans
kantlinjer till att bli taggiga eller böjda är det dessutom
nödvändigt att kapsla in hela röret i en cylinder av
tjock bleckplåt, ett järnrör eller dylikt. Väljes som
in-gångsrör ett amerikanskt metallrör av typen 6F5, vil-
238
