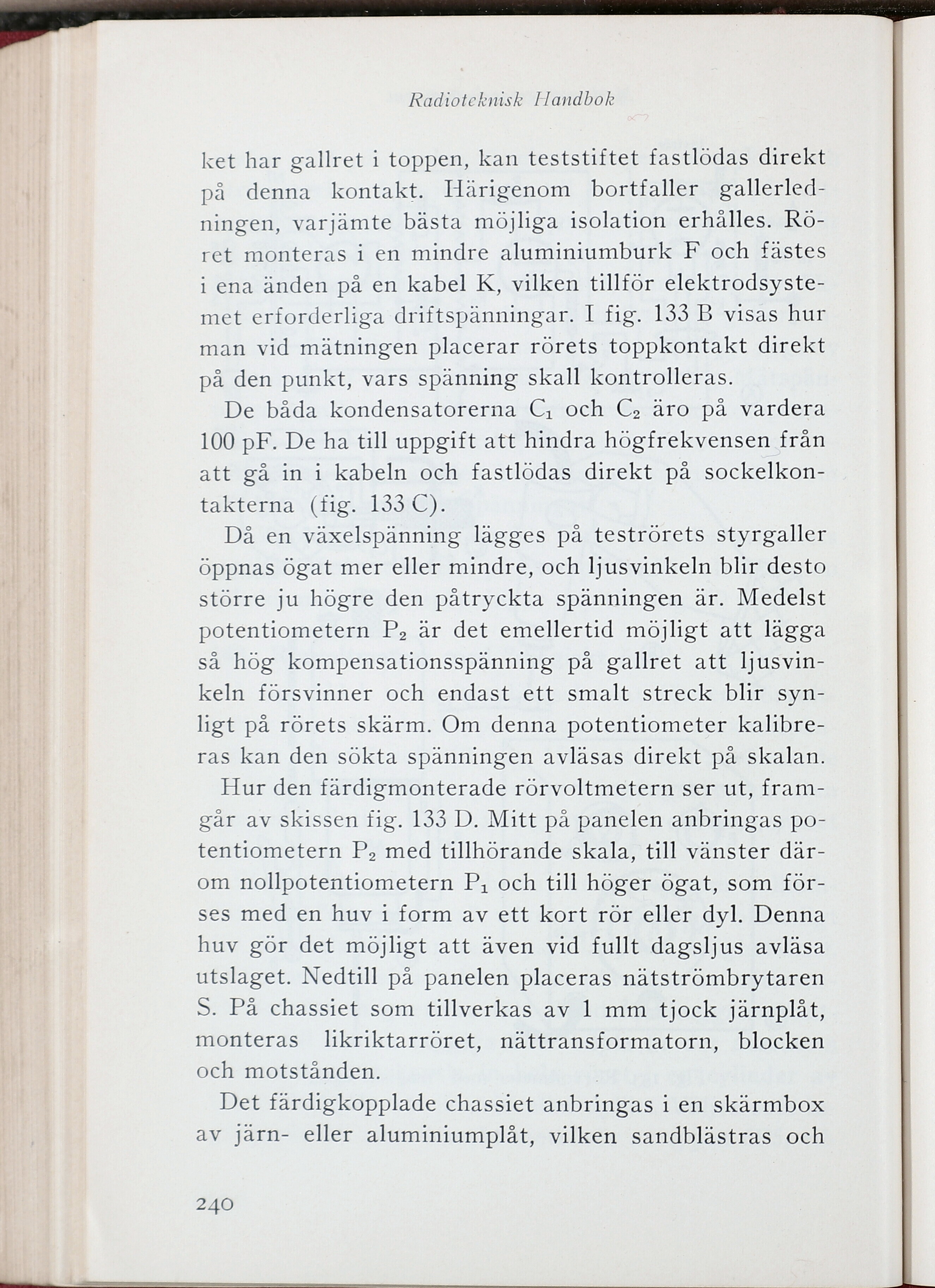

Radioteknisk Handbok

ket har gallret i toppen, kan teststiftet fastlödas direkt
på denna kontakt. Härigenom bortfaller
gallerledningen, varjämte bästa möjliga isolation erhålles.
Röret monteras i en mindre aluminiumburk F och fästes
i ena änden på en kabel K, vilken tillför
elektrodsystemet erforderliga driftspänningar. I fig. 133 B visås hur
man vid mätningen placerar rörets toppkontakt direkt
på den punkt, vars spänning skall kontrolleras.

De båda kondensatorerna Ci och C2 äro på vardera
100 pF. De ha till uppgift att hindra högfrekvensen.från
att gå in i kabeln och fastlödas direkt på
sockelkontakterna (fig. 133 C).

Då en växelspänning lägges på teströrets styrgaller
öppnas ögat mer eller mindre, och ljus vinkeln blir desto
större ju högre den påtryckta spänningen är. Medelst
potentiometern P2 är det emellertid möjligt att lägga
så hög kompensationsspänning på gallret att ljus
vinkeln försvinner och endast ett smalt streck blir
synligt på rörets skärm. Om denna potentiometer
kalibreras kan den sökta spänningen avläsas direkt på skalan.

Hur den färdigmonterade rörvoltmétern ser ut,
framgår av skissen fig. 133 D. Mitt på panelen anbringas
potentiometern P2 med tillhörande skala, till vänster
därom nollpotentiometern Pi och till höger ögat, som
förses med en huv i form av ett kort rör eller dyl. Denna
huv gör det möjligt att även vid fullt dagsljus avläsa
utslaget. Nedtill på panelen placeras nätströmbrytaren
S. På chassiet som tillverkas av 1 mm tjock järnplåt,
monteras likriktarröret, nättransformatorn, blocken
och motstånden.

Det färdigkopplade chassiet anbringas i en skärmbox
av järn- eller aluminiumplåt, vilken sandblästras och

240
