Moderna seruiceinslrument
sprutas med klar cellulosalack. Genom denna
ytbehandling erhålla plåtarna ett synnerligen elegant utseende.
Växelspänningskalibreringen utföres med 50-periodig
växelström, som uttages från 6,3-voltslindningen på en
”amerikansk” nättransformator och tillföres
rörvolt-metern över en lämplig spänningsdelare. Denna senare
kan utgöras av en 100 cm lång kanthaltråd AB med ett
motstånd av 50 å 60 ohm (fig. 134). Med tillhjälp av
en reostat R regleras spänningen över trådens
ändpunkter till exakt 5 volt. Uppspännes tråden över en
tumstock eller ett måttband S blir inställningen av
delspänningarna synnerligen enkel. En centimeter på
skalan motsvarar då en spänning av 0,05 volt, och
genom att koppla rörvoltmetern RV till ett rörligt uttag
C kunna alla delspänningar mellan 0,1 och 5 volt
uttagas över spänningsdelaren.

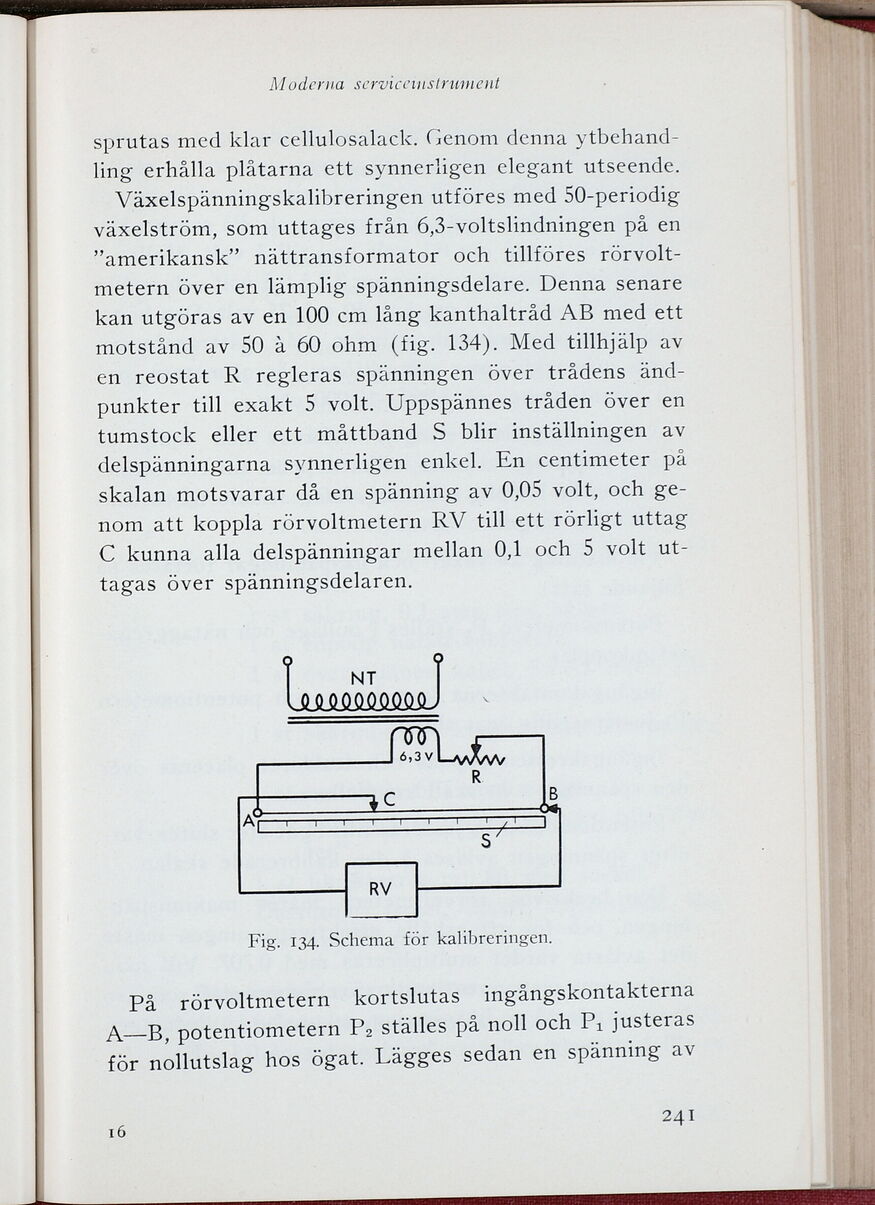

Fig- I34- Schema för kalibreringen.
På rörvoltmetern kortslutas ingångskontakterna
A—B, potentiometern P2 ställes på noll och Pi justeras
for nollutslag hos ögat. Lägges sedan en spänning av
241
