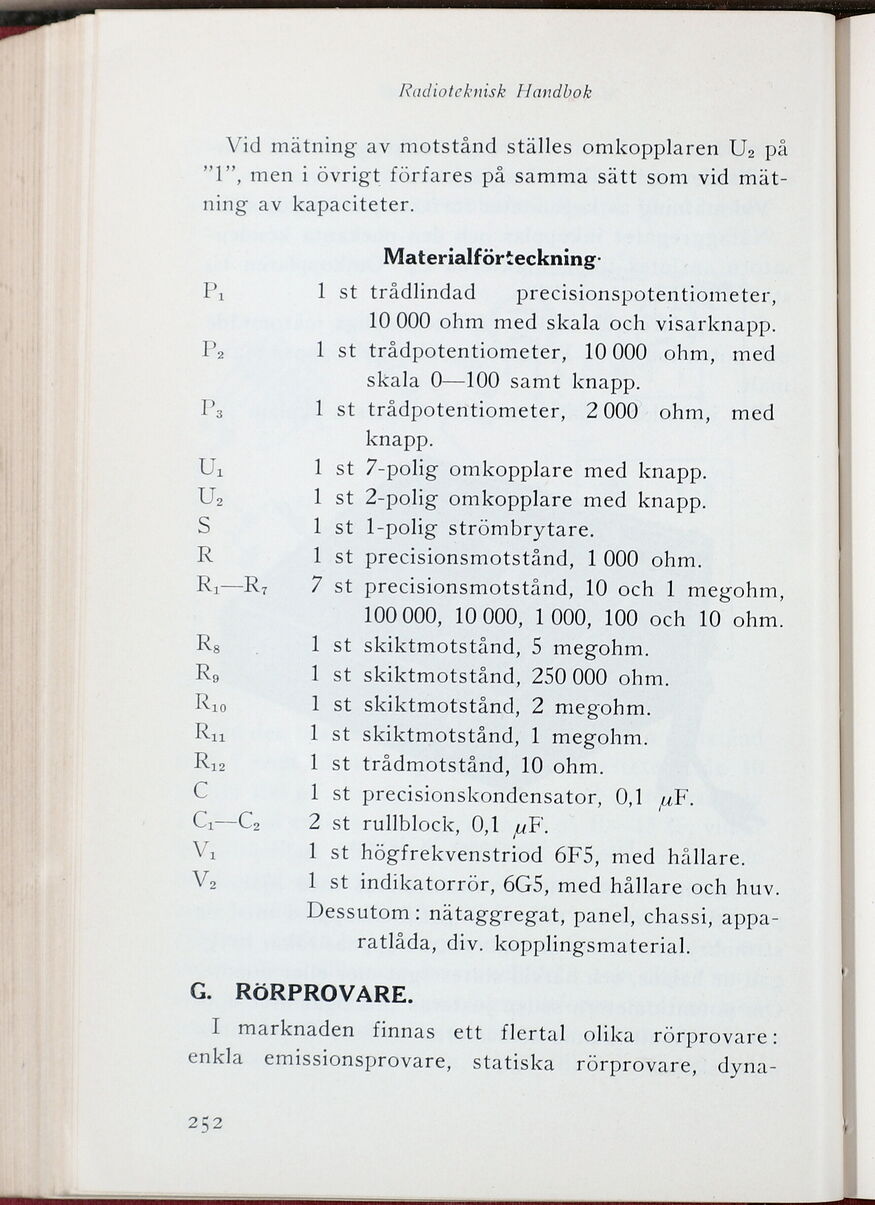

Radioteknisk Handbok
Vid mätning av motstånd ställes omkopplaren U2 på
”1”, men i övrigt förfares på samma sätt som vid
mätning av kapaciteter.
Materialförteckning-
Pi 1 st trådlindad precisionspotentiometer,
10 000 ohm med skala och visarknapp.
P2 1 st trådpotentiometer, 10 000 ohm, med
skala 0—100 samt knapp.
P3 1 st trådpotentiometer, 2 000 ohm, med
knapp.
Ui 1 st 7-polig omkopplare med knapp.
U2 1 st 2-polig omkopplare med knapp.
S 1 st 1-polig strömbrytare.
R 1 st precisionsmotstånd, 1 000 ohm.
Ri—R7 7 st precisionsmotstånd, 10 och 1 megohm,
100000, 10 000, 1000, 100 och 10 ohm.
R8 1 st skiktmotstånd, 5 megohm.
R9 1 st skiktmotstånd, 250 000 ohm.
Rio 1 st skiktmotstånd, 2 megohm.
Rii 1 st skiktmotstånd, 1 megohm.
Ri2 1 st trådmotstånd, 10 ohm.
C 1 st precisionskondensator, 0,1 ^F.
Ci—C2 2 st rullblock, 0,1 ^F.
Vi 1 st högfrekvenstriod 6F5, med hållare.
V2 1 st indikatorrör, 6G5, med hållare och huv.
Dessutom: nätaggregat, panel, chassi,
apparatlåda, div. kopplingsmaterial.
G. RÖRPROVARE.
I marknaden finnas ett flertal olika rörprovare:
enkla emissionsprovare, statiska rörprovare,
dyna
252
