Moderna serviceinstrument
miska rörprovare och adapterrörprovare, vilka med
avseende på konstruktion och verkningssätt skilja sig
ganska avsevärt från varandra. Dessa instrument skola
här behandlas var för sig.
145. Kortslutningsindikatorer.
Innan emissionen kontrolleras måste man prova om
glödtråden är hel. Det sker enklast med hjälp av en
glimlampa, vilken seriekopplas med rörets glödtråd
och anslutes till belysningsnätet över ett lämpligt
för-kopplingsmotstånd.

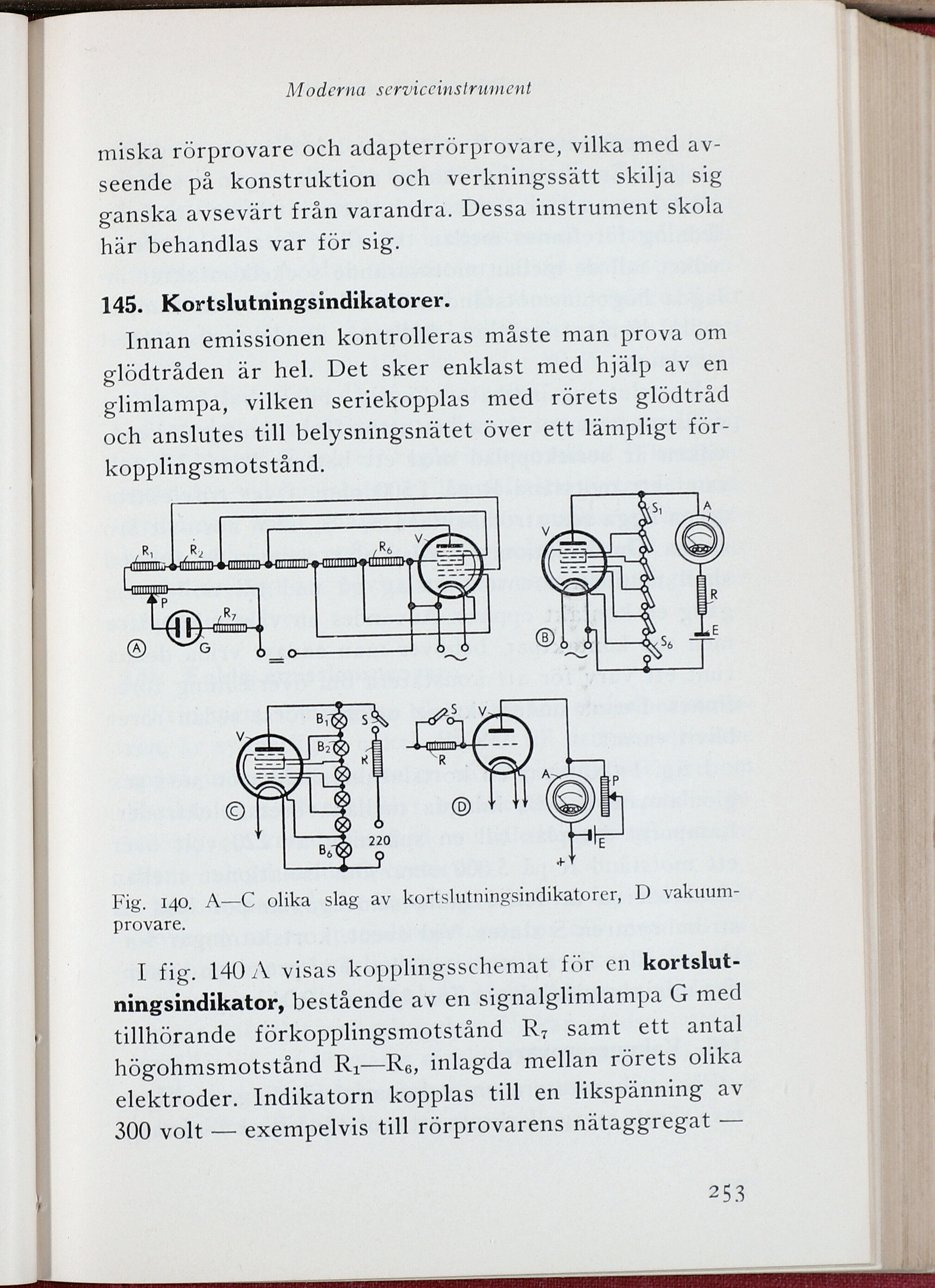

Fig. 140. A—C olika slag av kortslutningsindikatorer, D
vakuum-provare.
I fig. 140 A visas kopplingsschemat för en
kortslut-ningsindikator, bestående av en signalglimlampa G med
tillhörande förkopplingsmotstånd R7 samt ett antal
högohmsmotstånd Ri—R6, inlagda mellan rörets olika
elektroder. Indikatorn kopplas till en likspänning av
300 volt — exempelvis till rörprovarens nätaggregat —
253
