Moderna serviceinstrument
Specialprovare för likriktarrör förekomma i regel
endast på fabriker och större radioverkstäder, där
servicearbetet rationaliserats.

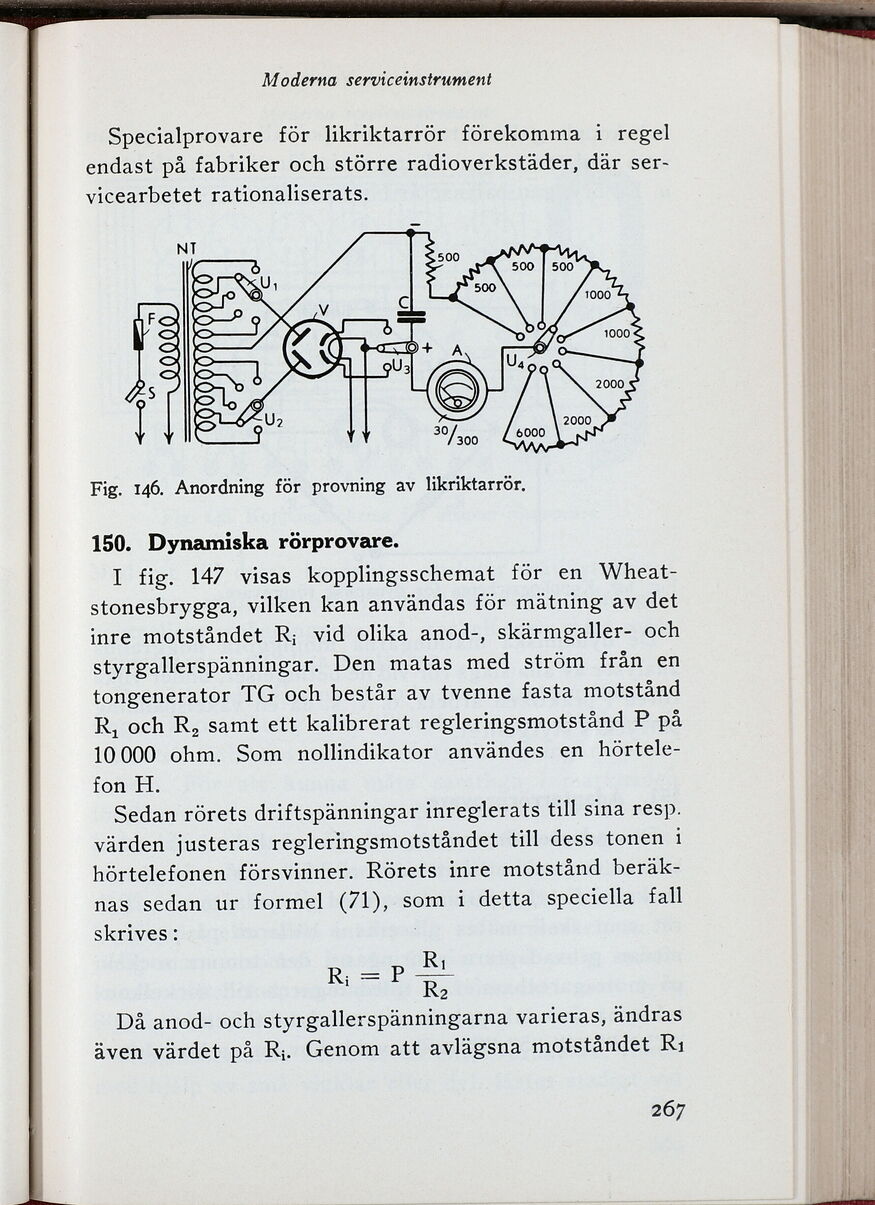

Fig. 146. Anordning för provning av likriktarrör.
150. Dynamiska rörprovare.
I fig. 147 visas kopplingsschemat för en
Wheat-stonesbrygga, vilken kan användas för mätning av det
inre motståndet Ri vid olika anod-, skärmgaller- och
styrgallerspänningar. Den matas med ström från en
tongenerator TG och består av tvenne fasta motstånd
Ri och R2 samt ett kalibrerat regleringsmotstånd P på
10000 ohm. Som nollindikator användes en
hörtelefon H.
Sedan rörets driftspänningar inreglerats till sina resp,
värden justeras regleringsmotståndet till dess tonen i
hörtelefonen försvinner. Rörets inre motstånd
beräknas sedan ur formel (71), som i detta speciella fall
skrives:
Ri = P
K2
Då anod- och styrgallerspänningarna varieras, ändras
även värdet på R^ Genom att avlägsna motståndet Ri
267
