Radioteknisk Handbok
och koppla gallerbatteriets pluspol till punkten p, kan
man med samma anordning mäta förstärkningsfaktorn
p. Då bryggan balanserar blir nämligen:
P

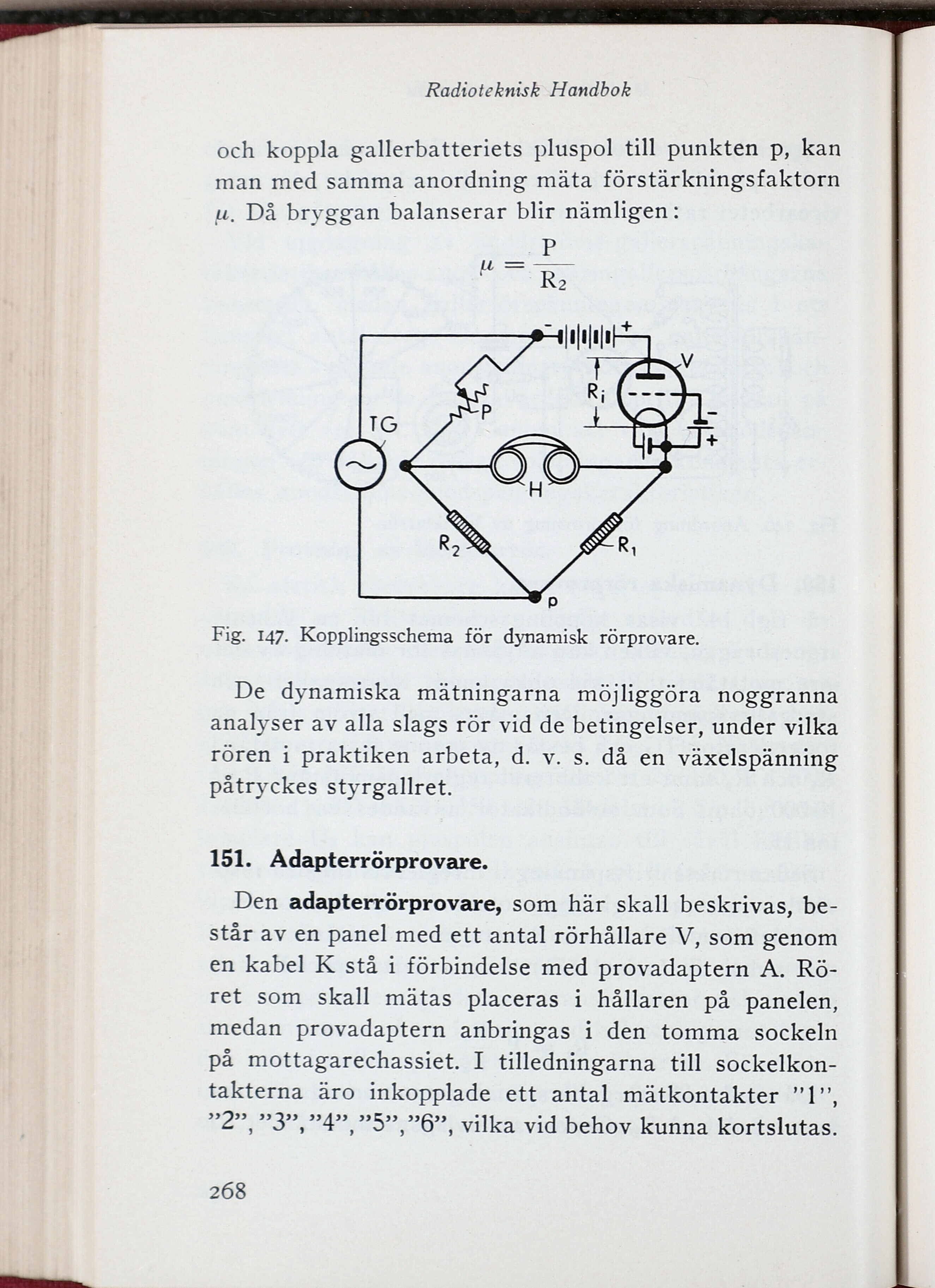

Fig. 147. Kopplingsschema för dynamisk rörprovare.
De dynamiska mätningarna möjliggöra noggranna
analyser av alla slags rör vid de betingelser, under vilka
rören i praktiken arbeta, d. v. s. då en växelspänning
påtryckes styrgallret.
151. Adapterrörprovare.
Den adapterrörprovare, som här skall beskrivas,
består av en panel med ett antal rörhållare V, som genom
en kabel K stå i förbindelse med provadaptern A.
Röret som skall mätas placeras i hållaren på panelen,
medan provadaptern anbringas i den tomma sockeln
på mottagarechassiet. I tilledningarna till
sockelkontakterna äro inkopplade ett antal mätkontakter ”1”,
”2”, ”3”, ”4”, ”5”, ”6”, vilka vid behov kunna kortslutas.
268
