Moderna serviceinstrument

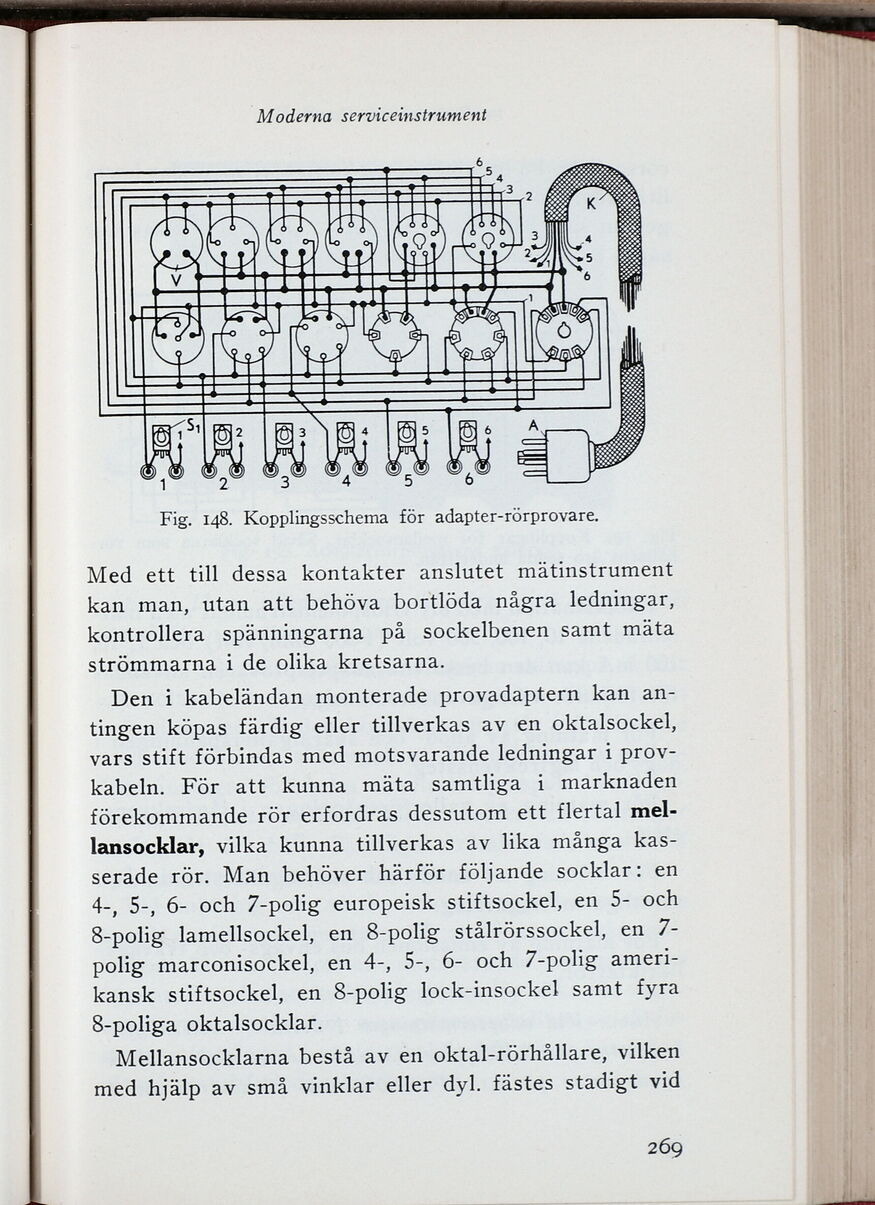

Fig. 148. Kopplingsschema för adapter-rörprovare.
Med ett till dessa kontakter anslutet mätinstrument
kan man, utan att behöva bortlöda några ledningar,
kontrollera spänningarna på sockelbenen samt mäta
strömmarna i de olika kretsarna.
Den i kabeländan monterade provadaptern kan
antingen köpas färdig eller tillverkas av en oktalsockel,
vars stift förbindas med motsvarande ledningar i
provkabeln. För att kunna mäta samtliga i marknaden
förekommande rör erfordras dessutom ett flertal
mel-lansocklar, vilka kunna tillverkas av lika många
kasserade rör. Man behöver härför följande socklar: en
4-, 5-, 6- och 7-polig europeisk stiftsockel, en 5- och
8-polig lamellsockel, en 8-polig stålrörssockel, en
7-polig marconisockel, en 4-, 5-, 6- och 7-polig
amerikansk stiftsockel, en 8-polig lock-insockel samt fyra
8-poliga oktalsocklar.
Mellansocklarna bestå av en oktal-rörhållare, vilken
med hjälp av små vinklar eller dyl. fästes stadigt vid
