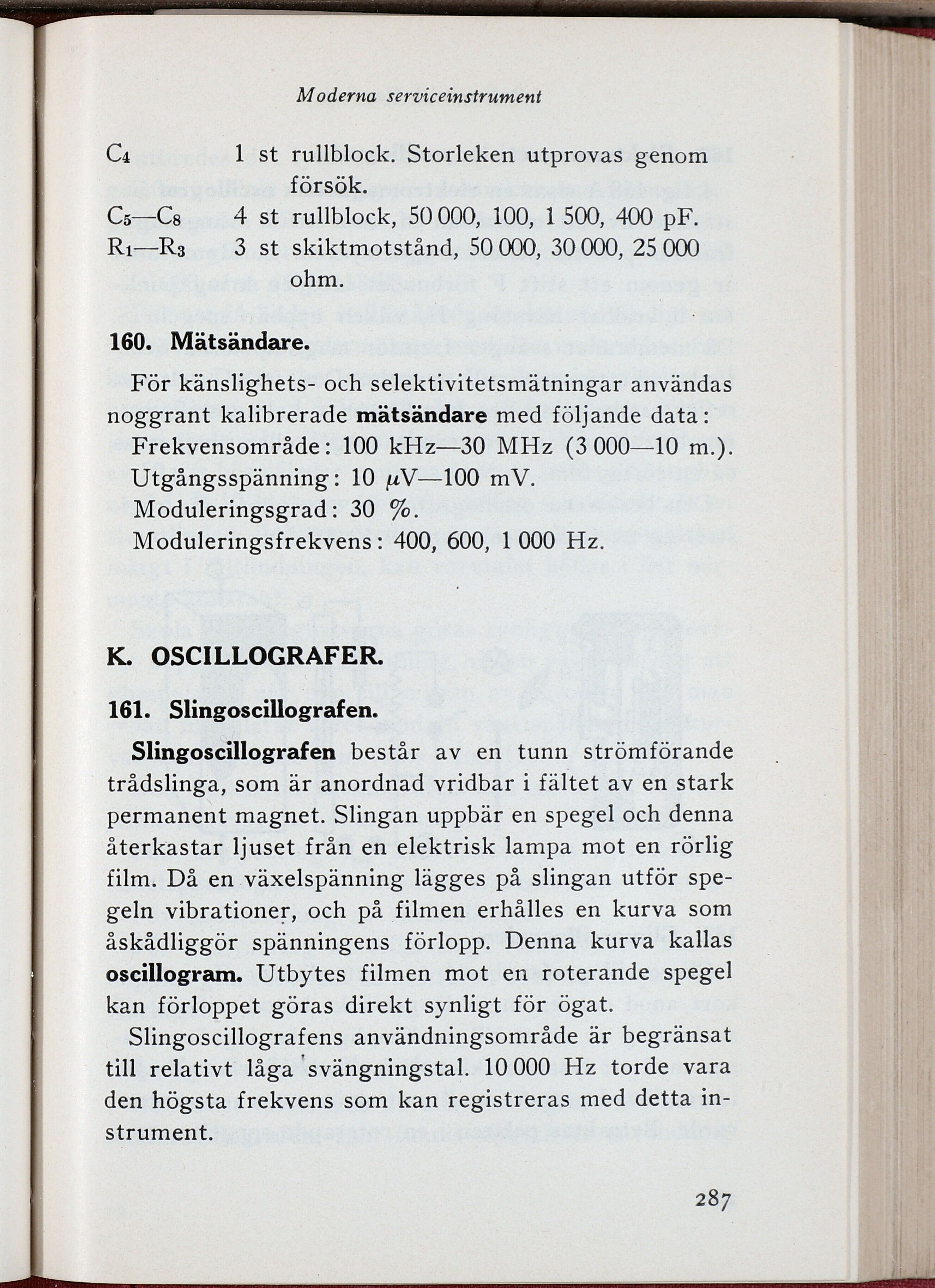

Moderna serviceinstrument
C4 1 st rullblock. Storleken utprovas genom
försök.
Cö—Cs 4 st rullblock, 50 000, 100, 1 500, 400 pF.
—Ra 3 st skiktmotstånd, 50 000, 30 000, 25 000
ohm.
160. Mätsändare.
För känslighets- och selektivitetsmätningar användas
noggrant kalibrerade mätsändare med följande data:
Frekvensområde: 100 kHz—30 MHz (3 000—10 m.).
Utgångsspänning: 10 —100 mV.
Moduleringsgrad: 30 %.
Moduleringsfrekvens: 400, 600, 1 000 Hz.
K. OSCILLOGRAFER.
161. Slingoscillografen.
Slingoscillografen består av en tunn strömförande
trådslinga, som är anordnad vridbar i fältet av en stark
permanent magnet. Slingan uppbär en spegel och denna
återkastar ljuset från en elektrisk lampa mot en rörlig
fihm Då en växelspänning lägges på slingan utför
spegeln vibrationer, och på filmen erhålles en kurva som
åskådliggör spänningens förlopp. Denna kurva kallas
oscillogram. Utbytes filmen mot en roterande spegel
kan förloppet göras direkt synligt för ögat.
Slingoscillografens användningsområde är begränsat
till relativt låga svängningstal. 10 000 Hz torde vara
den högsta frekvens som kan registreras med detta
instrument.
287
