Radioteknisk Handbok
162. Elektromagnetiska oscillografer.
I fig. 158 A visas en elektromagnetisk oscillograf
bestående av ett membran M, som utför svängningar
framför polerna på ett magnetsystem E. Membranet
är genom ett stift F förbundet med en kring
punkten b vridbar hävstång H, vilken uppbär spegeln S.
Då membranet svänger framför magnetpolerna
överföras vibrationerna till spegeln. Den från en lampa
reflekterade ljusstrålen kan liksom vid
slingoscillogra-fen betraktas i en roterande spegel eller projicieras
på en rörlig film.
Den beskrivna oscillografen är användbar för
registrering av frekvenser upp till 10 000 Hz.

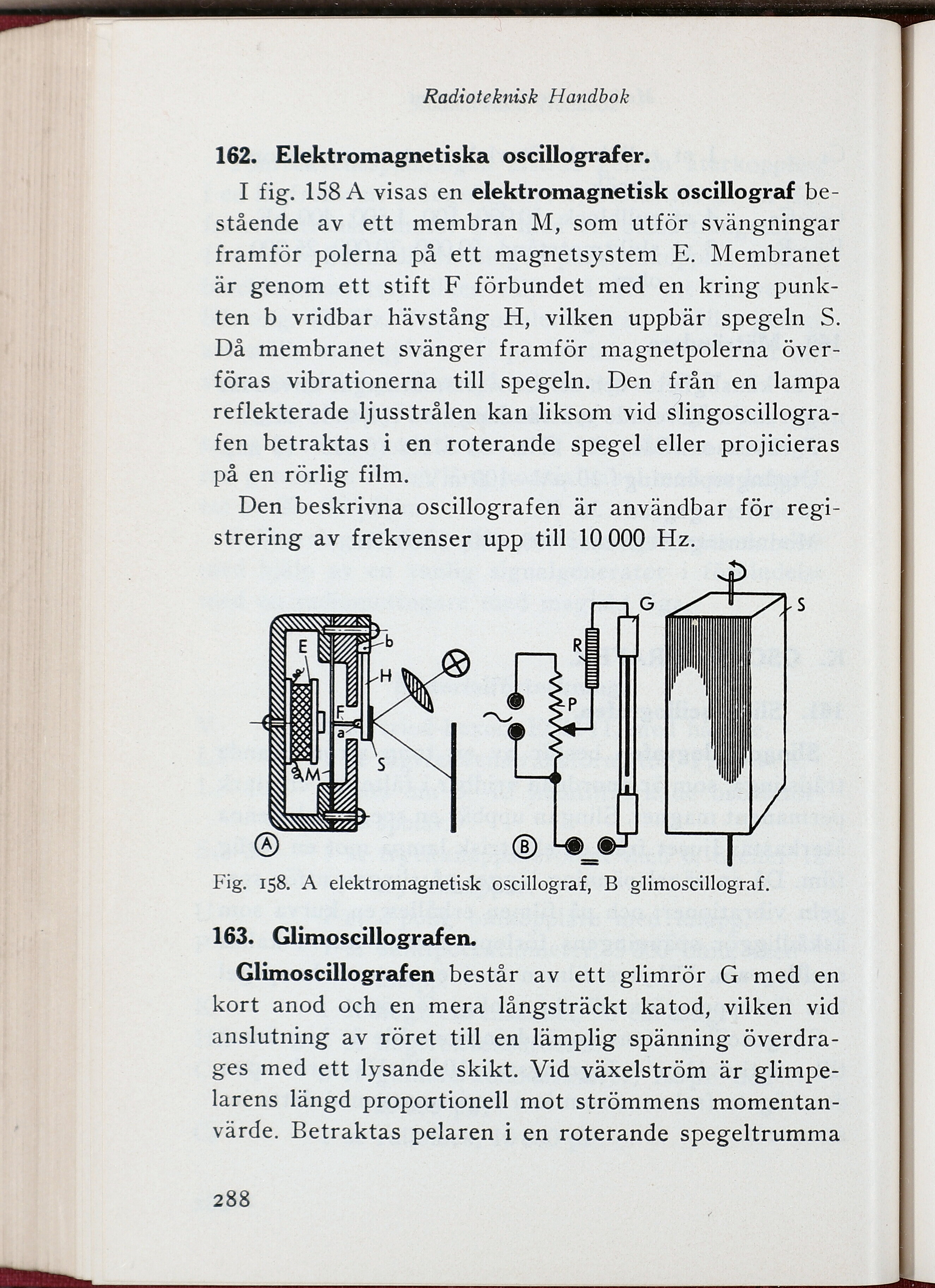

Fig. 158. A elektromagnetisk oscillograf, B glimoscillograf.
163. Glimoscillografen.
Glimoscillografen består av ett glimrör G med en
kort anod och en mera långsträckt katod, vilken vid
anslutning av röret till en lämplig spänning
överdrages med ett lysande skikt. Vid växelström är
glimpe-larens längd proportionell mot strömmens
momentanvärde. Betraktas pelaren i en roterande spegeltrumma
288
