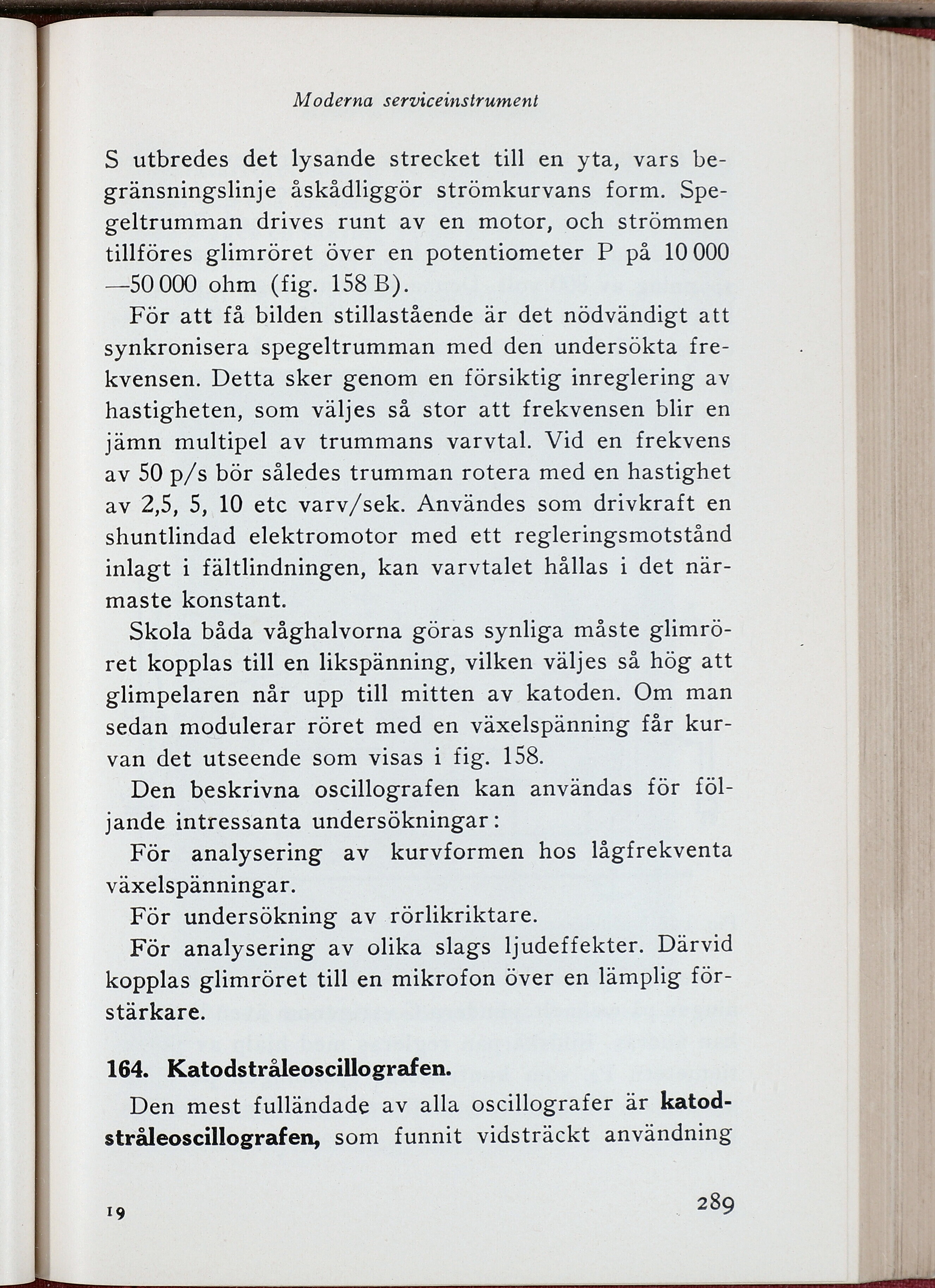

Moderna serviceinstrument
S utbredes det lysande strecket till en yta, vars
be-gränsningslinje åskådliggör strömkurvans form.
Spegeltrumman drives runt av en motor, och strömmen
tillföres glimröret över en potentiometer P på 10 000
—50000 ohm (fig. 158 B).
För att få bilden stillastående är det nödvändigt att
synkronisera spegeltrumman med den undersökta
frekvensen. Detta sker genom en försiktig inreglering av
hastigheten, som väljes så stor att frekvensen blir en
jämn multipel av trummans varvtal. Vid en frekvens
av 50 p/s bör således trumman rotera med en hastighet
av 2,5, 5, 10 etc varv/sek. Användes som drivkraft en
shuntlindad elektromotor med ett regleringsmotstånd
inlagt i fältlindningen, kan varvtalet hållas i det
närmaste konstant.
Skola båda våghalvorna göras synliga måste
glimröret kopplas till en likspänning, vilken väljes så hög att
glimpelaren når upp till mitten av katoden. Om man
sedan modulerar röret med en växelspänning får
kurvan det utseende som visas i fig. 158.
Den beskrivna oscillografen kan användas för
följande intressanta undersökningar:
För analysering av kurvformen hos lågfrekventa
växelspänningar.
För undersökning av rörlikriktare.
För analysering av olika slags ljudeffekter. Därvid
kopplas glimröret till en mikrofon över en lämplig
förstärkare.
164. Katodstråleoscillografen.
Den mest fulländade av alla oscillografer är
katod-stråleoscillografen, som funnit vidsträckt användning
19
289
