Radioteknisk Handbok
rörets anodströms-anodspänningskarakteristik, vilken
förlöper nära nog horisontellt inom det använda
spän-ningsområdet (fig. 35).

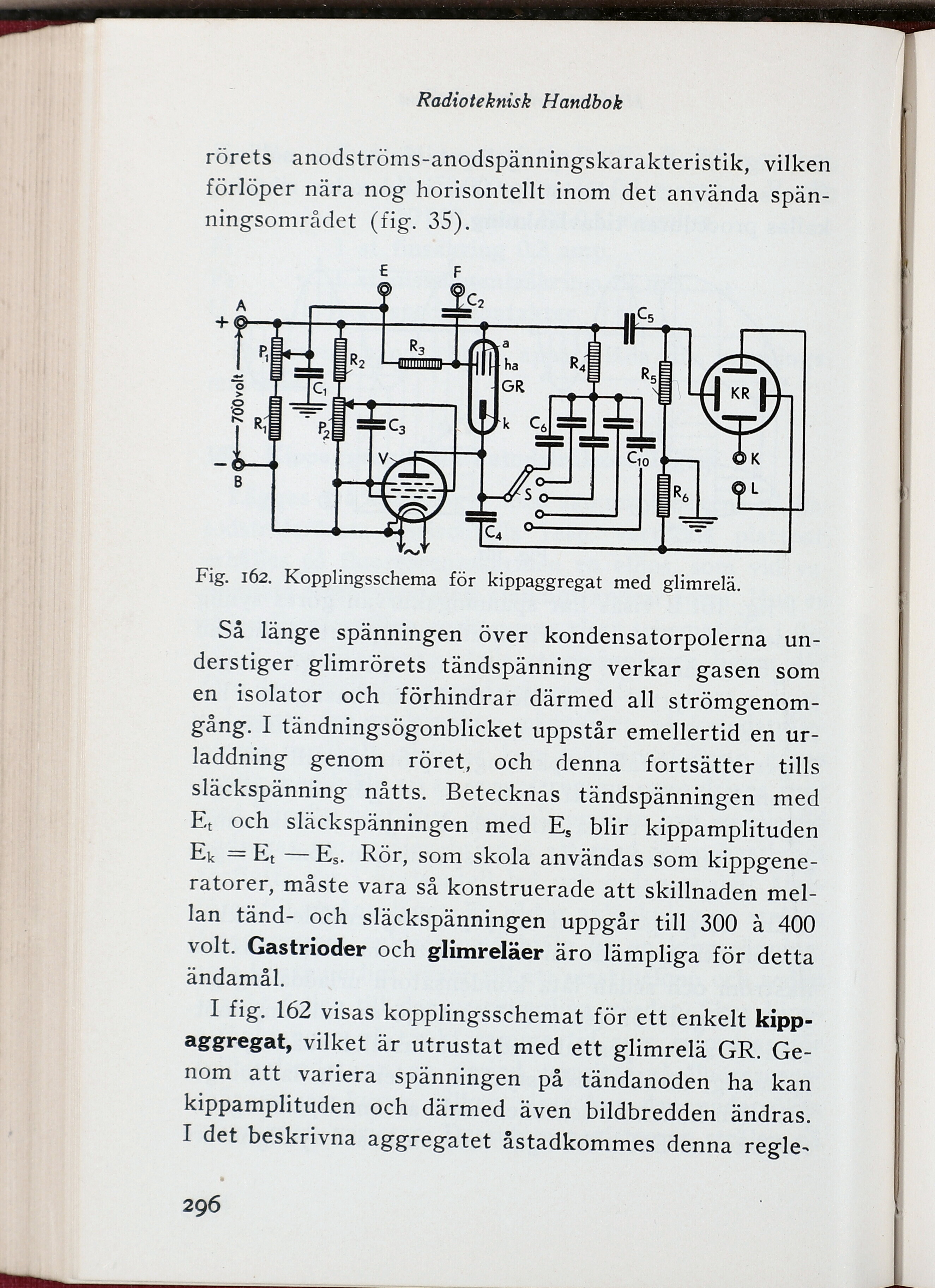

Fig. 162. Kopplingsschema för kippaggregat med glimrelä.
Så länge spänningen över kondensatorpolerna
understiger glimrörets tändspänning verkar gasen som
en isolator och förhindrar därmed all
strömgenomgång. I tändningsögonblicket uppstår emellertid en
urladdning genom röret, och denna fortsätter tills
släckspänning nåtts. Betecknas tändspänningen med
Et och släckspänningen med Es blir kippamplituden
Ek = Et — Es. Rör, som skola användas som
kippgene-ratorer, måste vara så konstruerade att skillnaden
mellan tänd- och släckspänningen uppgår till 300 å 400
volt. Gastrioder och glimreläer äro lämpliga för detta
ändamål.
I fig. 162 visas kopplingsschemat för ett enkelt
kippaggregat, vilket är utrustat med ett glimrelä GR.
Genom att variera spänningen på tändanoden ha kan
kippamplituden och därmed även bildbredden ändras.
I det beskrivna aggregatet åstadkommes denna
regle
