Moderna serviceinstrument
ring med hjälp av en potentiometer Px på 0,5 megohm.
Den maximala likspänningen, vilken uppgår till 700
volt, uttages från ett separat likriktaraggregat och
tillföres kontakterna A—B. Grovregleringen av
kippfre-kvensen sker genom att koppla olika stora
kondensa-torer Ce—Cio parallellt med glimreläet. För
finregleringen finnes en potentiometer P2 på 20 000 ohm,
medelst vilken pentodens skärmgallerspänning kan
varieras. Härigenom ändras även laddningsströmmen.

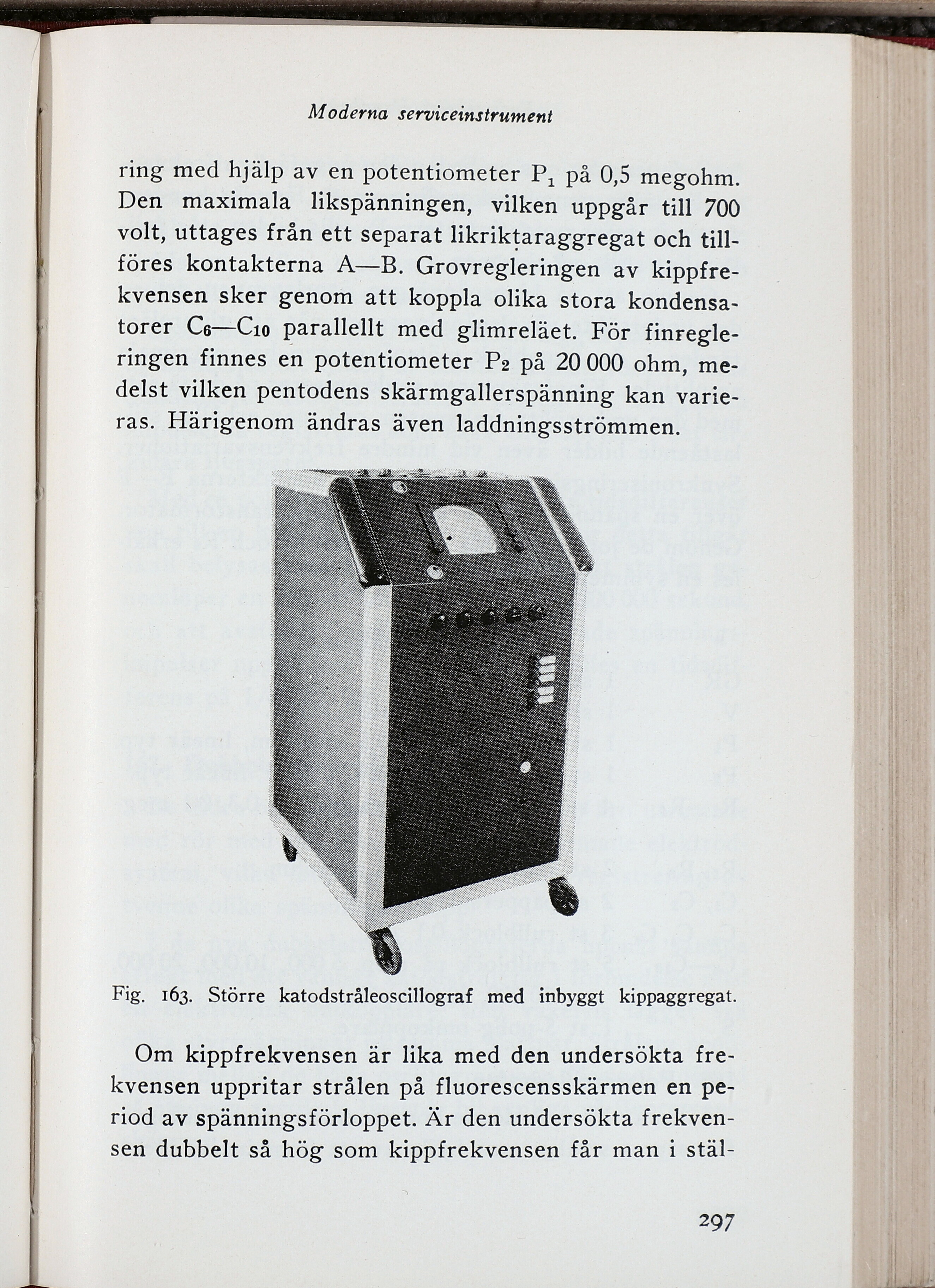

Fig. 163. Större katodstråleoscillograf med inbyggt kippaggregat.
Om kippfrekvensen är lika med den undersökta
frekvensen uppritar strålen på fluorescensskärmen en
period av spänningsförloppet. Är den undersökta
frekvensen dubbelt så hög som kippfrekvensen får man i
stäl
297
