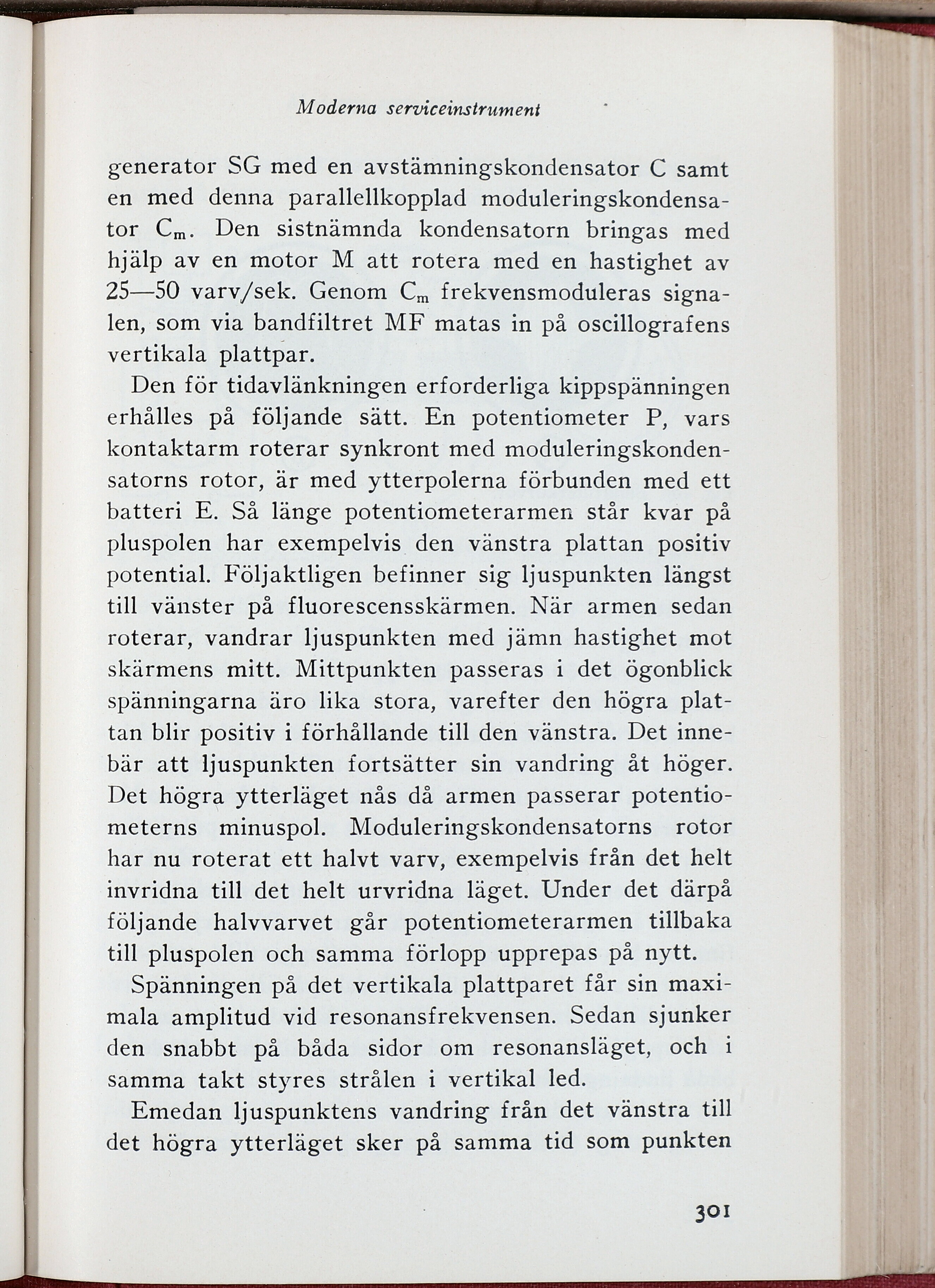

Moderna serviceinstrument
generator SG med en avstämningskondensator C samt
en med denna parallellkopplad
moduleringskondensa-tor Cm. Den sistnämnda kondensatorn bringas med
hjälp av en motor M att rotera med en hastighet av
25—50 varv/sek. Genom Cm frekvensmoduleras
signalen, som via bandfiltret MF matas in på oscillografens
vertikala plattpar.
Den för tidavlänkningen erforderliga kippspänningen
erhålles på följande sätt. En potentiometer P, vars
kontaktarm roterar synkront med
moduleringskonden-satorns rotor, är med ytterpolerna förbunden med ett
batteri E. Så länge potentiometerarmen står kvar på
pluspolen har exempelvis den vänstra plattan positiv
potential. Följaktligen befinner sig ljuspunkten längst
till vänster på fluorescensskärmen. När armen sedan
roterar, vandrar ljuspunkten med jämn hastighet mot
skärmens mitt. Mittpunkten passeras i det ögonblick
spänningarna äro lika stora, varefter den högra
plattan blir positiv i förhållande till den vänstra. Det
innebär att ljuspunkten fortsätter sin vandring åt höger.
Det högra ytterläget nås då armen passerar
potentio-meterns minuspol. Moduleringskondensatorns rotor
har nu roterat ett halvt varv, exempelvis från det helt
invridna till det helt urvridna läget. Under det därpå
följande halvvarvet går potentiometerarmen tillbaka
till pluspolen och samma förlopp upprepas på nytt.
Spänningen på det vertikala plattparet får sin
maximala amplitud vid resonansfrekvensen. Sedan sjunker
den snabbt på båda sidor om resonansläget, och i
samma takt styres strålen i vertikal led.
Emedan ljuspunktens vandring från det vänstra till
det högra ytterläget sker på samma tid som punkten
301
