Radioteknisk Handbok
förflyttar sig i vertikal led, uppritas kretsens
resonanskurva på katodstrålerörets skärm.

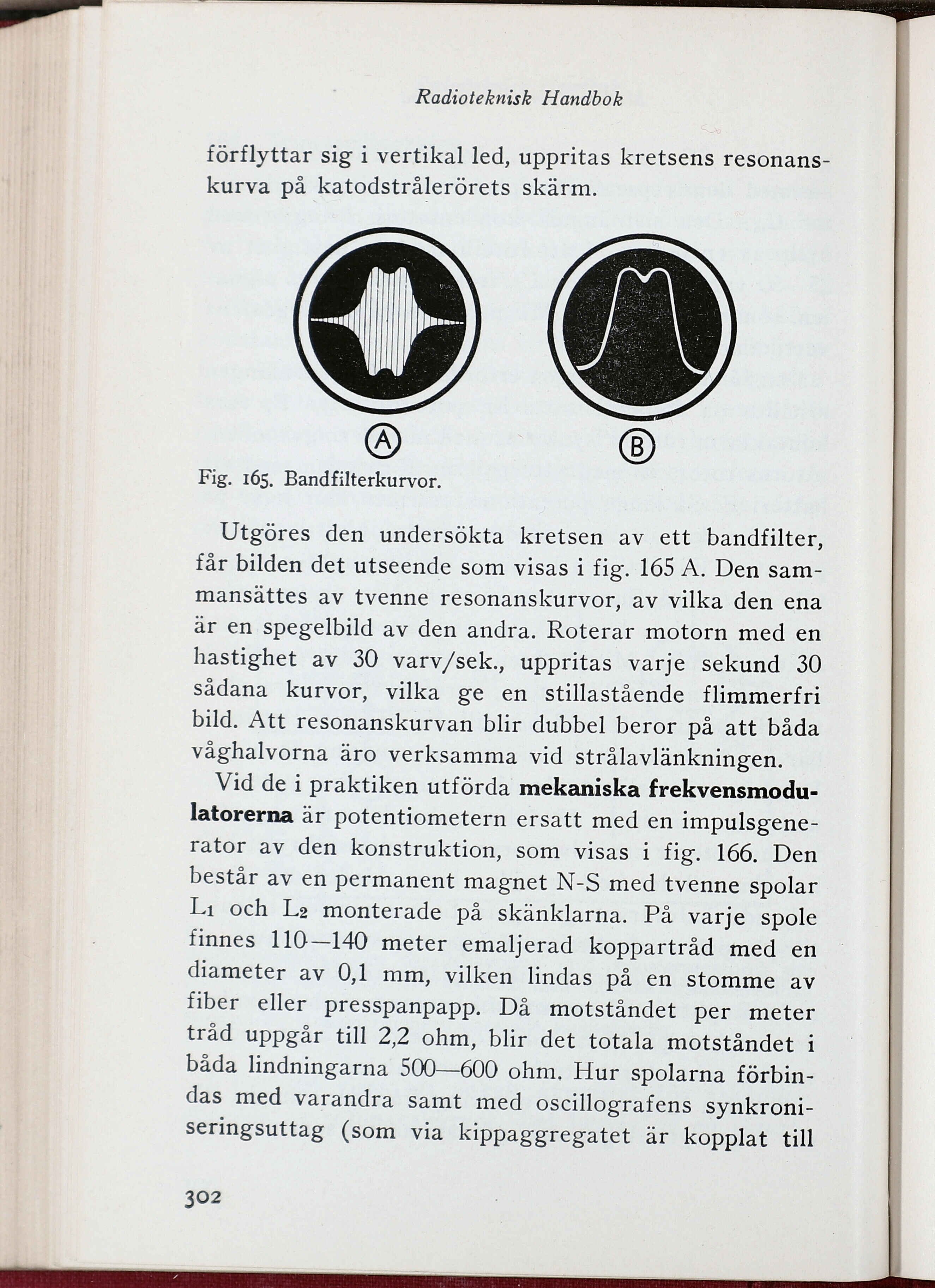

Fig. 165. Bandfilterkurvor.
Utgöres den undersökta kretsen av ett bandfilter,
får bilden det utseende som visas i fig. 165 A. Den
sam-mansättes av tvenne resonanskurvor, av vilka den ena
är en spegelbild av den andra. Roterar motorn med en
hastighet av 30 varv/sek., uppritas varje sekund 30
sådana kurvor, vilka ge en stillastående flimmerfri
bild. Att resonanskurvan blir dubbel beror på att båda
våghalvorna äro verksamma vid strålavlänkningen.
Vid de i praktiken utförda mekaniska
frekvensmodu-latorerna är potentiometem ersatt med en
impulsgenerator av den konstruktion, som visas i fig. 166. Den
består av en permanent magnet N-S med tvenne spolar
Li och L2 monterade på skänklarna. På varje spole
finnes 110—140 meter emaljerad koppartråd med en
diameter av 0,1 mm, vilken lindas på en stomme av
fiber eller presspanpapp. Då motståndet per meter
tråd uppgår till 2,2 ohm, blir det totala motståndet i
båda lindningarna 500—600 ohm. Hur spolarna
förbindas med varandra samt med oscillografens
synkroni-seringsuttag (som via kippaggregatet är kopplat till
302
