Moderna serviceinstrument
tennkretsen. Så länge summertonen höres i
mottagarens högtalare gå signalerna igenom. För att vid
undersökning av högfrekvenssteg ej rubba de resp,
kretsarnas funktion användes ett teststift, tillverkat i
enlighet med fig. 169 C.

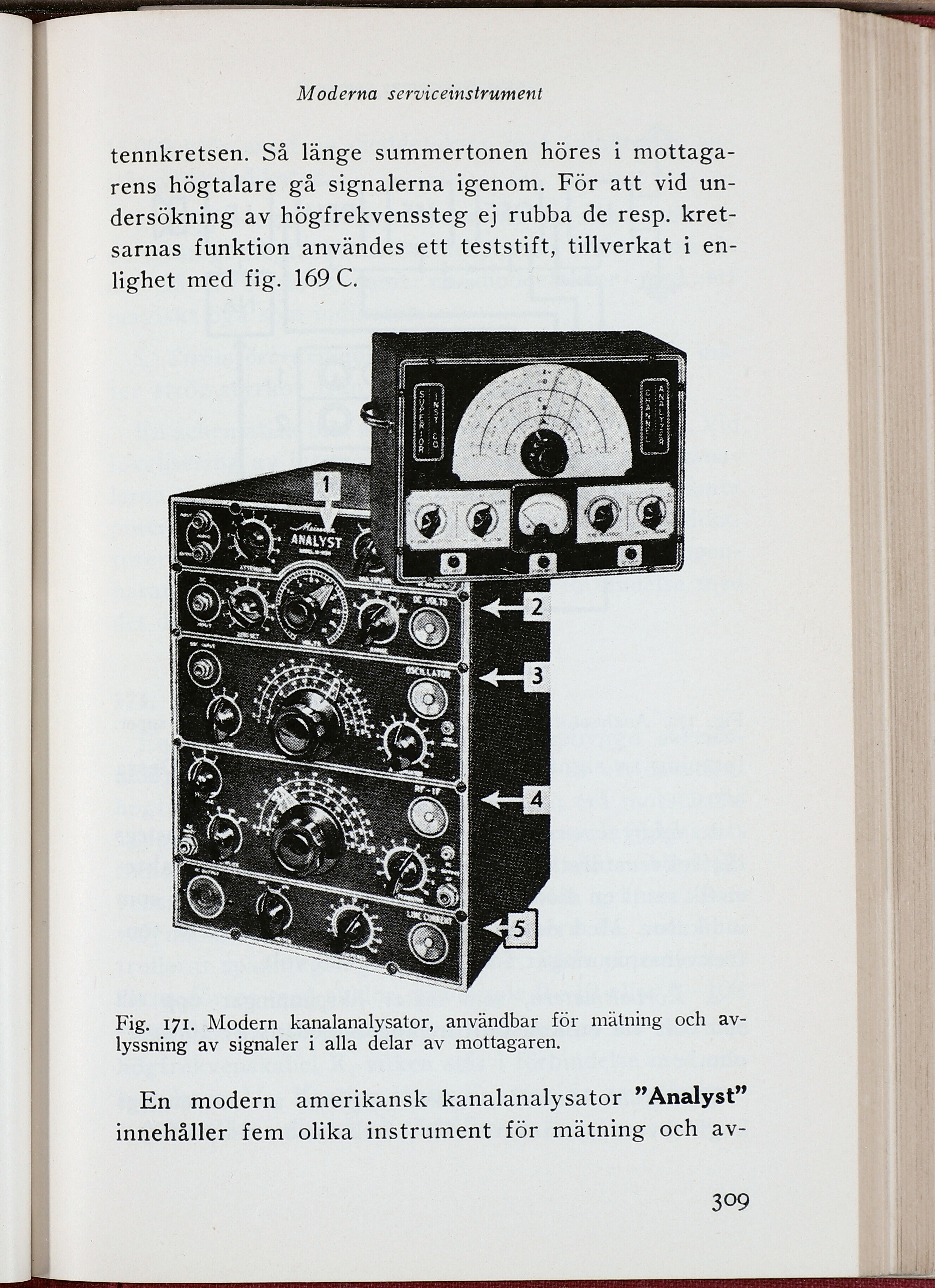

Fig. 171. Modern kanalanalysator, användbar för mätning och
avlyssning av signaler i alla delar av mottagaren.
En modern amerikansk kanalanalysator ”Analyst”
innehåller fem olika instrument för mätning och av-
309
