Radioteknisk Handbok

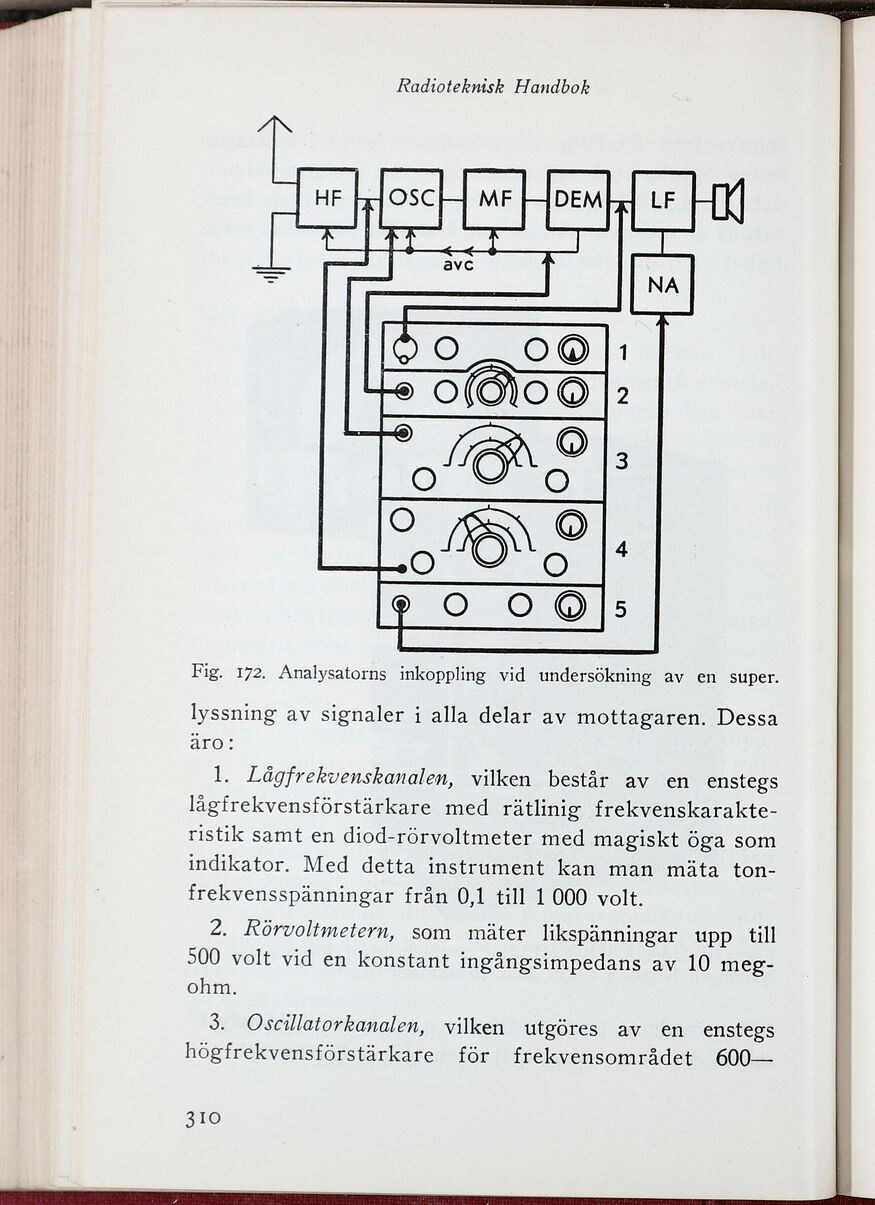

Fig. T72- Analysatorns inkoppling vid undersökning av en super,
lyssning av signaler i alla delar av mottagaren. Dessa
äro I
1. Lågfrekvenskanalen, vilken består av en enstegs
lågfrekvensförstärkare med rätlinig
frekvenskarakteristik samt en diod-rörvoltmeter med magiskt öga som
indikator. Med detta instrument kan man mäta
ton-frekvensspänningar från 0,1 till 1 000 volt.
2. Rörvoltmetern, som mäter likspänningar upp till
500 volt vid en konstant ingångsimpedans av 10
meg-ohm.
3. Oscillator kanal en, vilken utgöres av en enstegs
högfrekvensförstärkare för frekvensområdet 600—
3io
