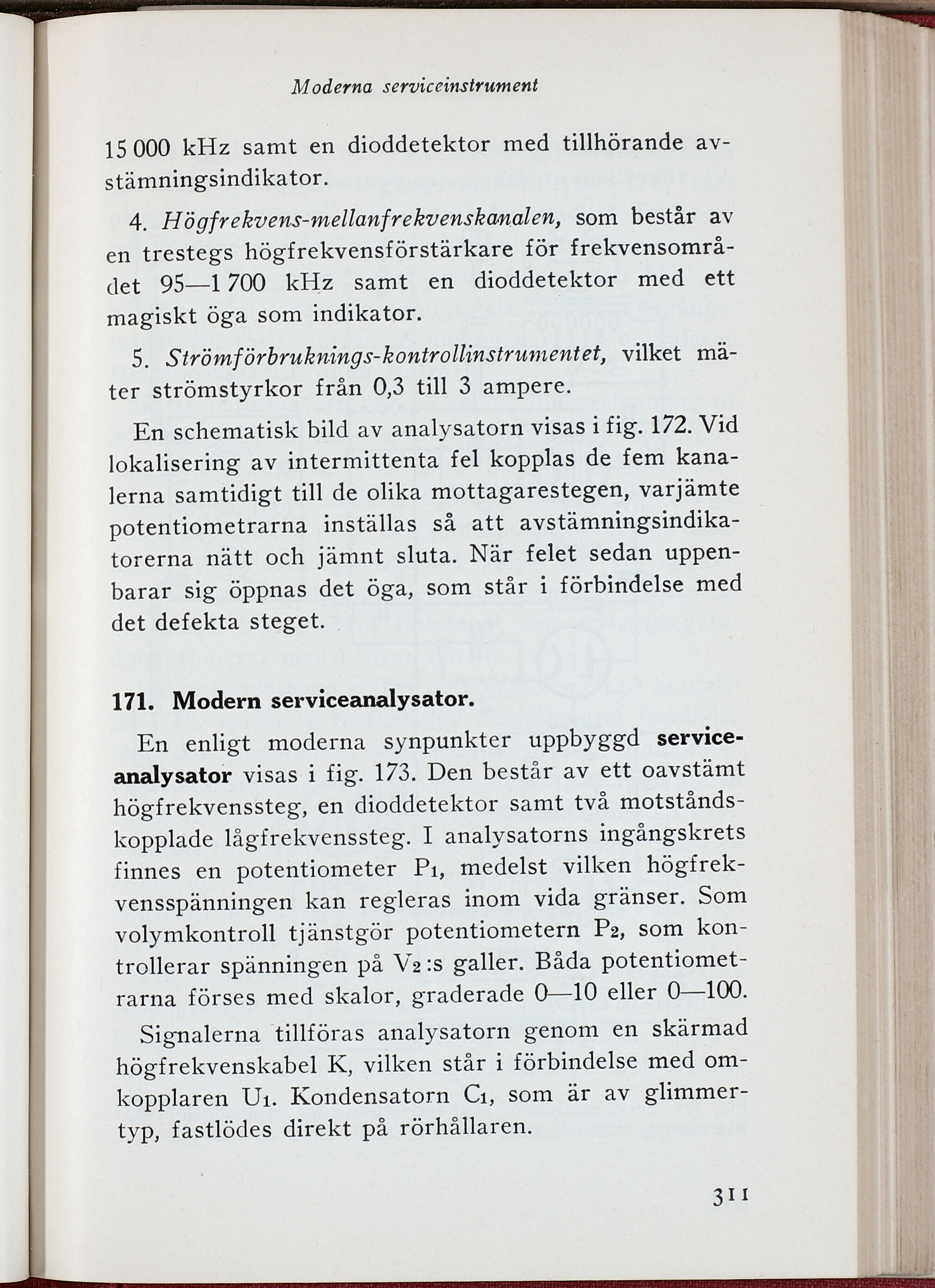

Moderna serviceinstrument
15 000 kHz samt en dioddetektor med tillhörande
av-stämningsindikator.
4. Högfrekvens-mellanfrekvenskandlen, som består av
en trestegs högfrekvensförstärkare för
frekvensområdet 95—1700 kHz samt en dioddetektor med ett
magiskt öga som indikator.
5. Strömförbrukmngs-kontrollinstrumentet, vilket
mäter strömstyrkor från 0,3 till 3 ampere.
En schematisk bild av analysatorn visas i fig. 172. Vid
lokalisering av intermittenta fel kopplas de fem
kanalerna samtidigt till de olika mottagarestegen, varjämte
potentiometrarna inställas så att
avstämningsindika-torerna nätt och jämnt sluta. När felet sedan
uppenbarar sig öppnas det öga, som står i förbindelse med
det defekta steget.
171. Modern serviceanalysator.
En enligt moderna synpunkter uppbyggd
serviceanalysator visas i fig. 173. Den består av ett oavstämt
högfrekvenssteg, en dioddetektor samt två
motstånds-kopplade lågfrekvenssteg. I analysatorns ingångskrets
finnes en potentiometer Pi, medelst vilken
högfrek-vensspänningen kan regleras inom vida gränser. Som
volymkontroll tjänstgör potentiometern P2, som
kontrollerar spänningen på V2 :s galler. Båda
potentiometrarna förses med skalor, graderade 0—10 eller 0—100.
Signalerna tillföras analysatorn genom en skärmad
högfrekvenskabel K, vilken står i förbindelse med
omkopplaren Ui. Kondensatorn Ci, som är av
glimmer-typ, fastlödes direkt på rörhållaren.
3i i
