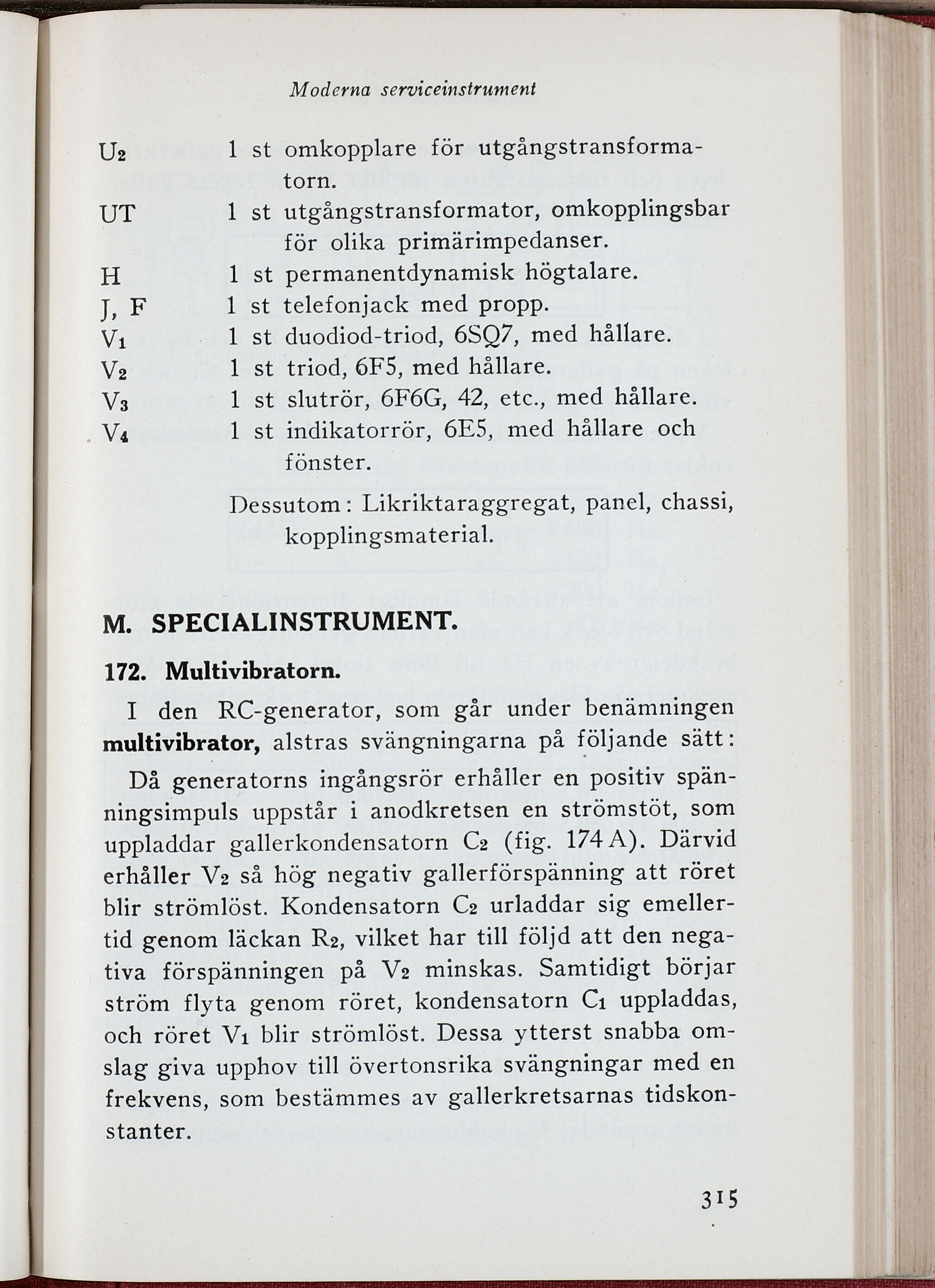

Moderna serviceinstrument
U2 1 st omkopplare för
utgångstransforma-torn.
UT 1 st utgångstransformator, omkopplingsbar
för olika primärimpedanser.
H 1 st permanentdynamisk högtalare.
J, F 1 st telefonjack med propp.
Vi 1 st duodiod-triod, 6SQ7, med hållare.
V2 1 st triod, 6F5, med hållare.
V3 1 st slutrör, 6F6G, 42, etc., med hållare.
Vi 1 st indikatorrör, 6E5, med hållare och
fönster.
Dessutom: Likriktaraggregat, panel, chassi,
kopplingsmaterial.
M. SPECIALINSTRUMENT.
172. Multivibratorn.
I den RC-generator, som går under benämningen
multivibrator, alstras svängningarna på följande sätt:
Då generatorns ingångsrör erhåller en positiv
spän-ningsimpuls uppstår i anodkretsen en strömstöt, som
uppladdar gallerkondensatorn C2 (fig. 174A). Därvid
erhåller V2 så hög negativ gallerförspänning att röret
blir strömlöst. Kondensatorn C2 urladdar sig
emellertid genom läckan R2, vilket har till följd att den
negativa förspänningen på V2 minskas. Samtidigt börjar
ström flyta genom röret, kondensatorn Ci uppladdas,
och röret Vi blir strömlöst. Dessa ytterst snabba
omslag giva upphov till övertonsrika svängningar med en
frekvens, som bestämmes av gallerkretsarnas
tidskon-stanter.
