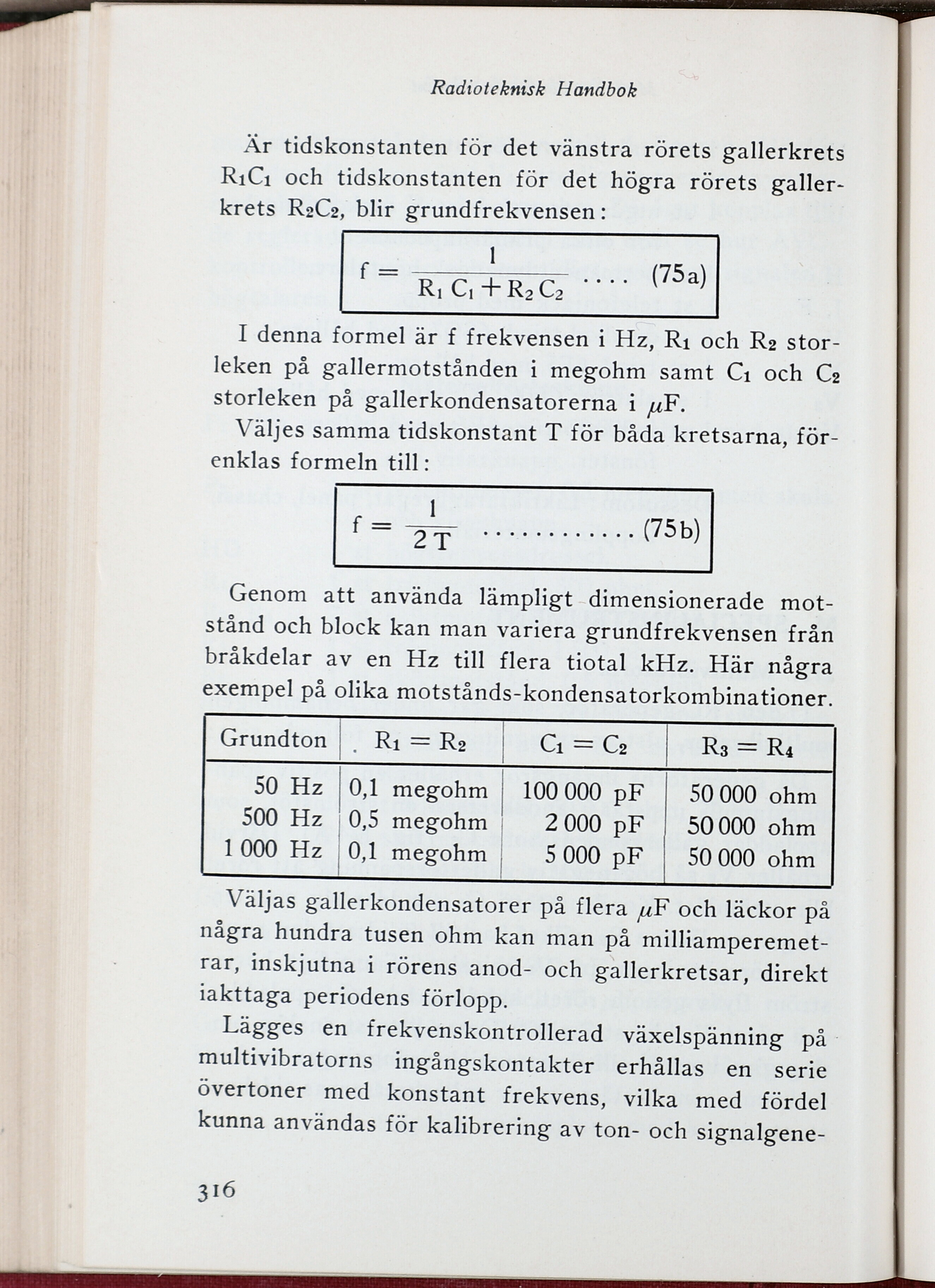

Radioteknisk Handbok
Är tidskonstanten för det vänstra rörets gallerkrets
RiCi och tidskonstanten för det högra rörets
gallerkrets R2C2, blir grundfrekvensen:
f = R, C1+R2C2 ’ ’ ’ ’ ^75a)
I denna formel är f frekvensen i Hz, Ri och R2
storleken på gallermotstånden i megohm samt Ci och C2
storleken på gallerkondensatorerna i ^F.
Väljes samma tidskonstant T för båda kretsarna,
förenklas formeln till:
f="2Y ...............(75b)
Genom att använda lämpligt dimensionerade
motstånd och block kan man variera grundfrekvensen från
bråkdelar av en Hz till flera tiotal kHz. Här några
exempel på olika motstånds-kondensatorkombinationer.
Grundton Ri = R2 C1 = C2 Rs = Ri
50 Hz 0,1 megohm 100 000 pF 50 000 ohm
500 Hz 0,5 megohm 2 000 pF 50 000 ohm
1000 Hz 1 0,1 megohm 5 000 pF 50 000 ohm
Väljas gallerkondensatorer på flera ^F och läckor på
några hundra tusen ohm kan man på
milliamperemet-rar, inskjutna i rörens anod- och gäller kr etsar, direkt
iakttaga periodens förlopp.
Lägges en frekvenskontrollerad växelspänning på
multivibratorns ingångskontakter erhållas en serie
övertoner med konstant frekvens, vilka med fördel
kunna användas för kalibrering av ton- och signalgene-
316
