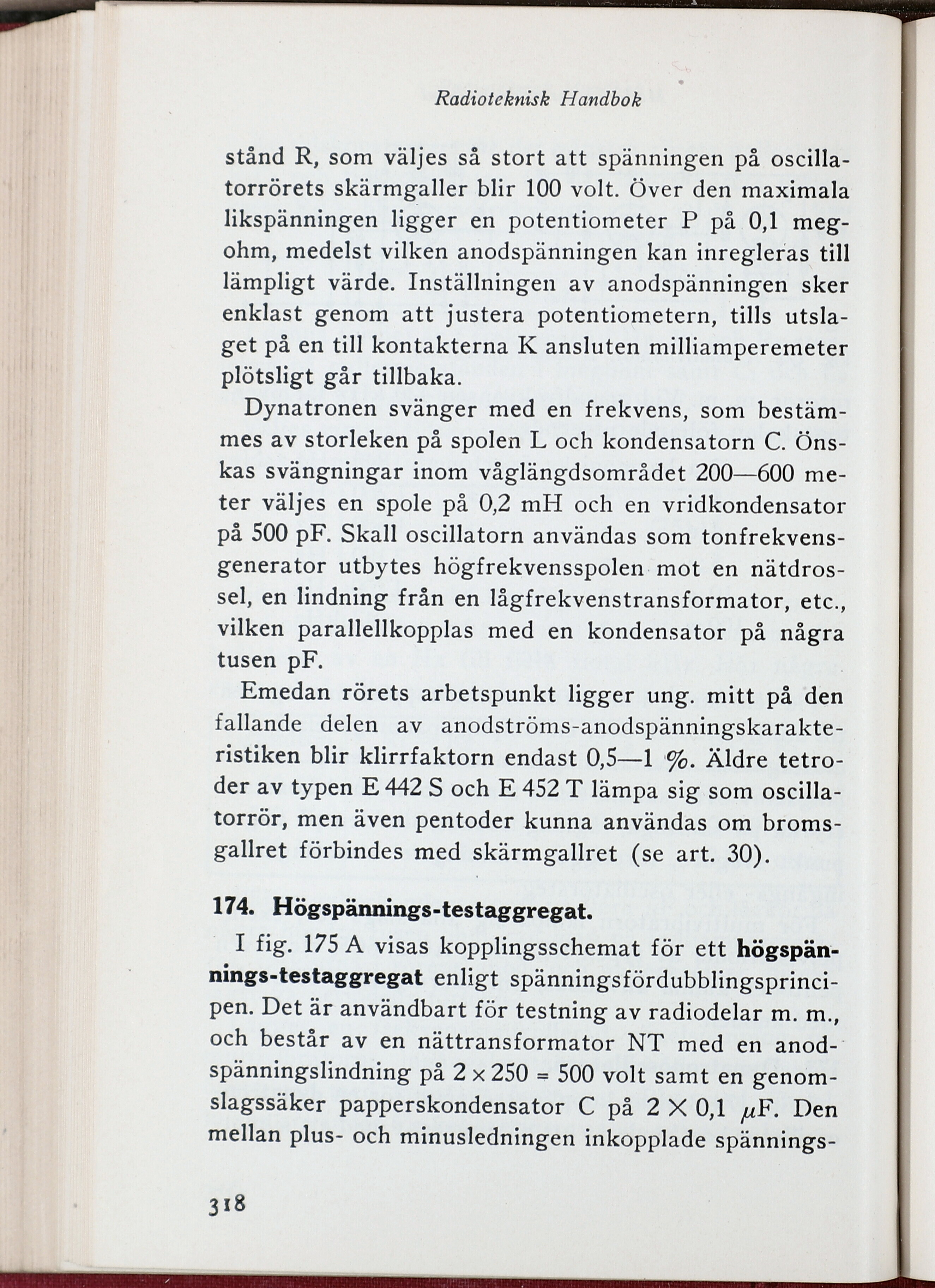

Radioteknisk Handbok
stånd R, som väljes så stort att spänningen på
oscillatorrörets skärmgaller blir 100 volt. Över den maximala
likspänningen ligger en potentiometer P på 0,1
meg-ohm, medelst vilken anodspänningen kan inregleras till
lämpligt värde. Inställningen av anodspänningen sker
enklast genom att justera potentiometern, tills
utslaget på en till kontakterna K ansluten milliamperemeter
plötsligt går tillbaka.
Dynatronen svänger med en frekvens, som
bestämmes av storleken på spolen L och kondensatorn C.
Önskas svängningar inom våglängdsområdet 200—600
meter väljes en spole på 0,2 mH och en vridkondensator
på 500 pF. Skall oscillatorn användas som
tonfrekvens-generator utbytes högfrekvensspolen mot en
nätdros-sel, en lindning från en lågfrekvenstransformator, etc.,
vilken parallellkopplas med en kondensator på några
tusen pF.
Emedan rörets arbetspunkt ligger ung. mitt på den
fallande delen av
anodströms-anodspänningskarakte-ristiken blir klirrfaktorn endast 0,5—1 Äldre
tetroder av typen E 442 S och E 452 T lämpa sig som
oscillatorrör, men även pentoder kunna användas om
bromsgallret förbindes med skärmgallret (se art. 30).
174. Högspännings-testaggregat.
I fig. 175 A visas kopplingsschemat för ett
högspännings-testaggregat enligt
spänningsfördubblingsprinci-pen. Det är användbart för testning av radiodelar m. m.,
och består av en nättransformator NT med en
anod-spänningslindning på 2 x 250 = 500 volt samt en
genom-slagssäker papperskondensator C på 2 X 0,1 ^F. Den
mellan plus- och minusledningen inkopplade spännings-
318
