Moderna serviceinstrument
delaren är sammansatt av fem enwattsmotstånd Ri—
Rs på resp. 0.6, 0.3, 0.3, 0.3 och 0.3 megohm, från vilka
kunna uttagas spänningar på 1 500, 1 000, 750, 500 och
250 volt. I den positiva tilledningen till
utgångskläm-morna ligger ett universal-glimrör G på 0,5 watt,
vilket tjänstgör som spänningsindikator. Förkopplings
-motstånden Re—Rio, som vid inställningen av
omkopplaren U seriekopplas med glimröret, äro på resp. 0.3,
0.8, 1.5, 2.0 och 3.0 megohm. Likriktarrören utgöras av
tvenne gamla batterirör Vi och V2, exempelvis sådana
av typen RE 034, 074, etc.

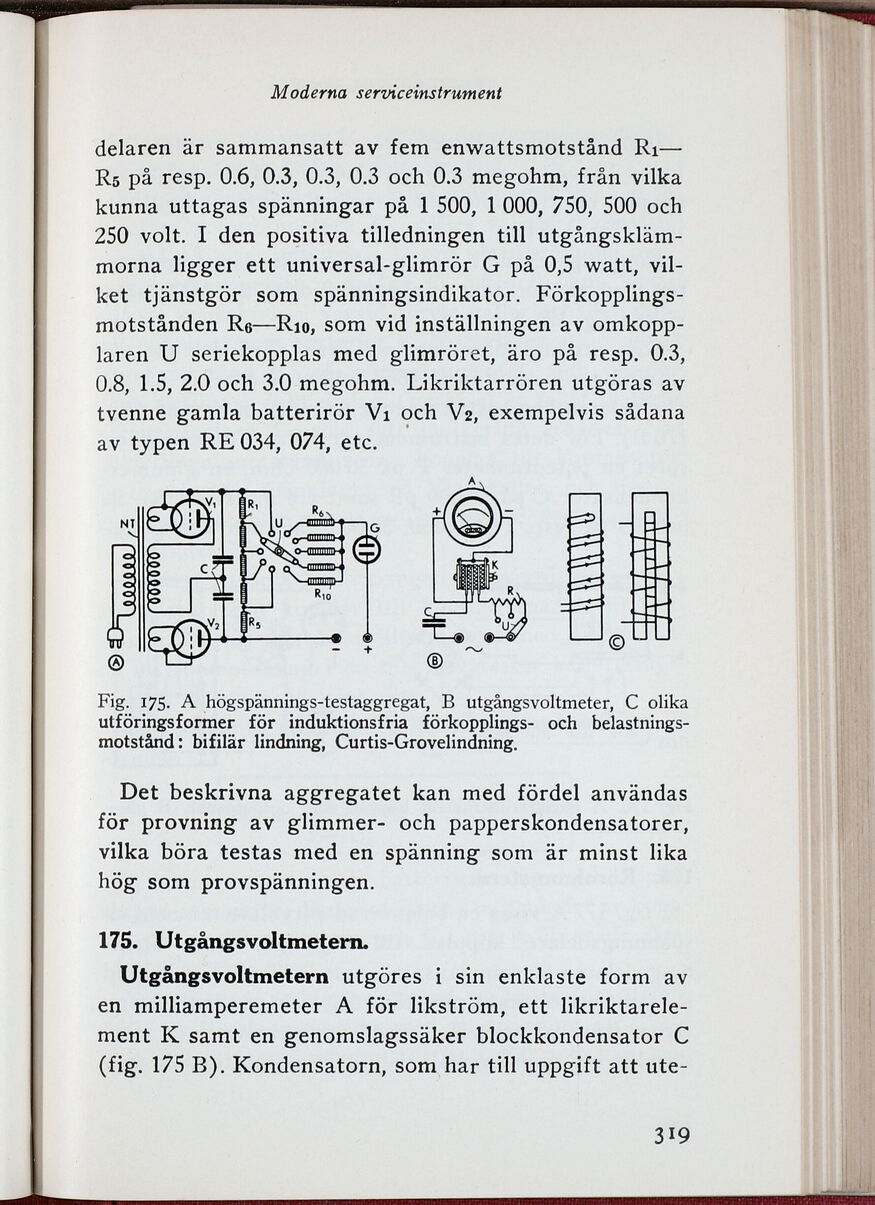

Fig. I75« A högspännings-testaggregat, B utgångs voltmeter, C olika
utföringsformer för induktionsfria förkopplings- och
belastnings-motstånd: bifilär lindning, Curtis-Grovelindning.
Det beskrivna aggregatet kan med fördel användas
för provning av glimmer- och papperskondensatorer,
vilka böra testas med en spänning som är minst lika
hög som provspänningen.
175. Ut gångs voltmetern.
Utgångsvoltmetern utgöres i sin enklaste form av
en milliamperemeter A för likström, ett
likriktarele-ment K samt en genomslagssäker blockkondensator C
(fig. 175 B). Kondensatorn, som har till uppgift att ute-
319
