Moderna serviceinstrument
och S2 på sjunde kontakten en utgångsspänning av
500 • 0,0007 = 0,35 volt.
179. Konstantennen.
Konstantennen inkopplas mellan signalgeneratorn
och mottagaren och består av en kapacitet C på 200 pF,
vilken är seriekopplad med ett ohmskt motstånd R på
50 ohm samt en induktans L på 25 /zH. Induktansen
motsvarar en spole med 30 varv, lindad med 0,6 mm
tjock tråd på en spolkropp med 10 mm :s diameter. I
högvärdiga signalgeneratorer är konstantennen
vanligtvis sammanbyggd med den högfrekventa
spännings-delaren (fig. 179 A).

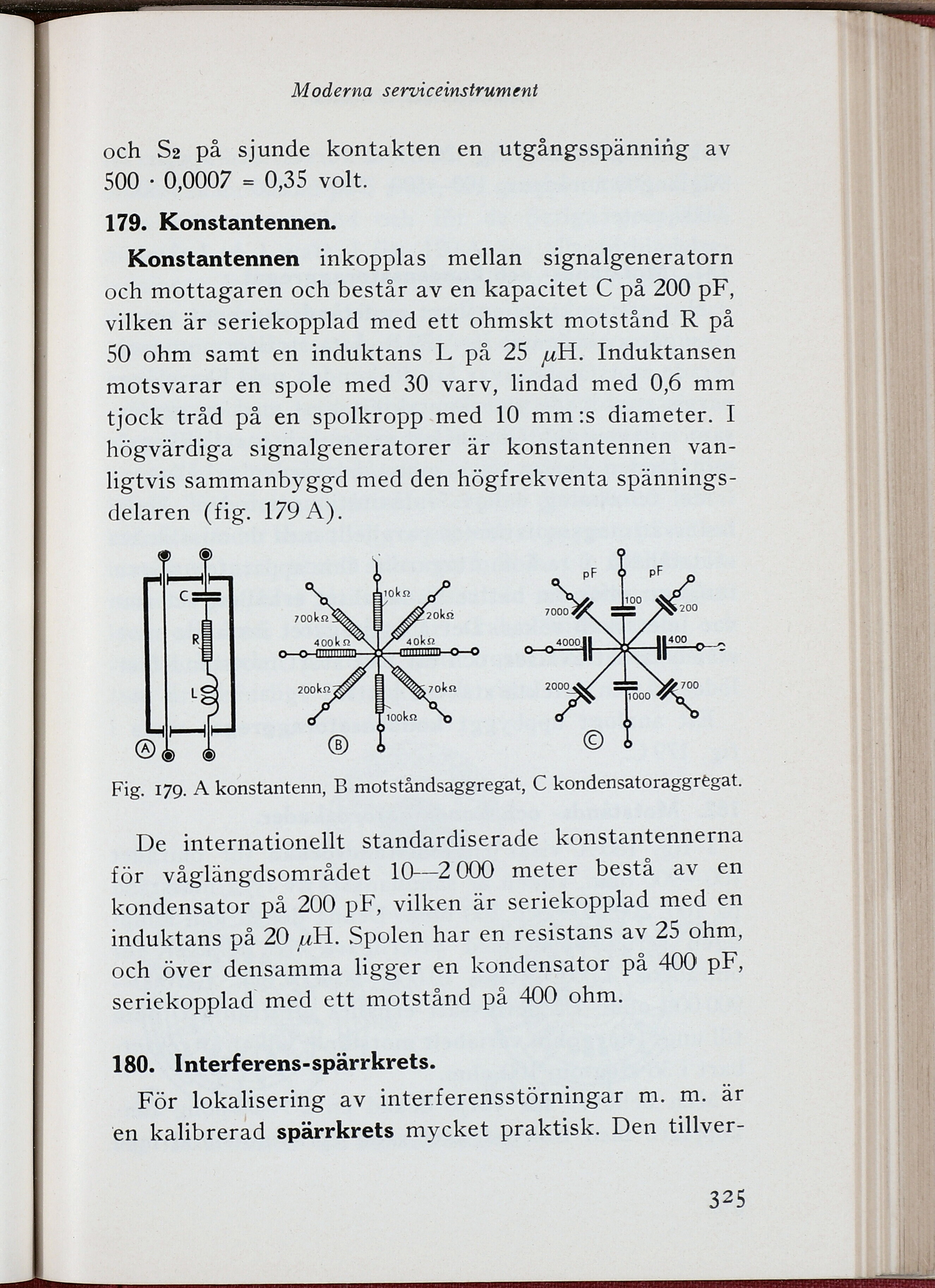

Fig. 179. A konstantenn, B motståndsaggregat, C kondensatoraggregat.
De internationellt standardiserade konstantennerna
för våglängdsområdet 10—2 000 meter bestå av en
kondensator på 200 pF, vilken är seriekopplad med en
induktans på 20 Spolen har en resistans av 25 ohm,
och över densamma ligger en kondensator på 400 pF,
seriekopplad med ett motstånd på 400 ohm.
180. Interferens-spärrkrets.
För lokalisering av interferensstörningar m. m. är
en kalibrerad spärrkrets mycket praktisk. Den
tillver
325
