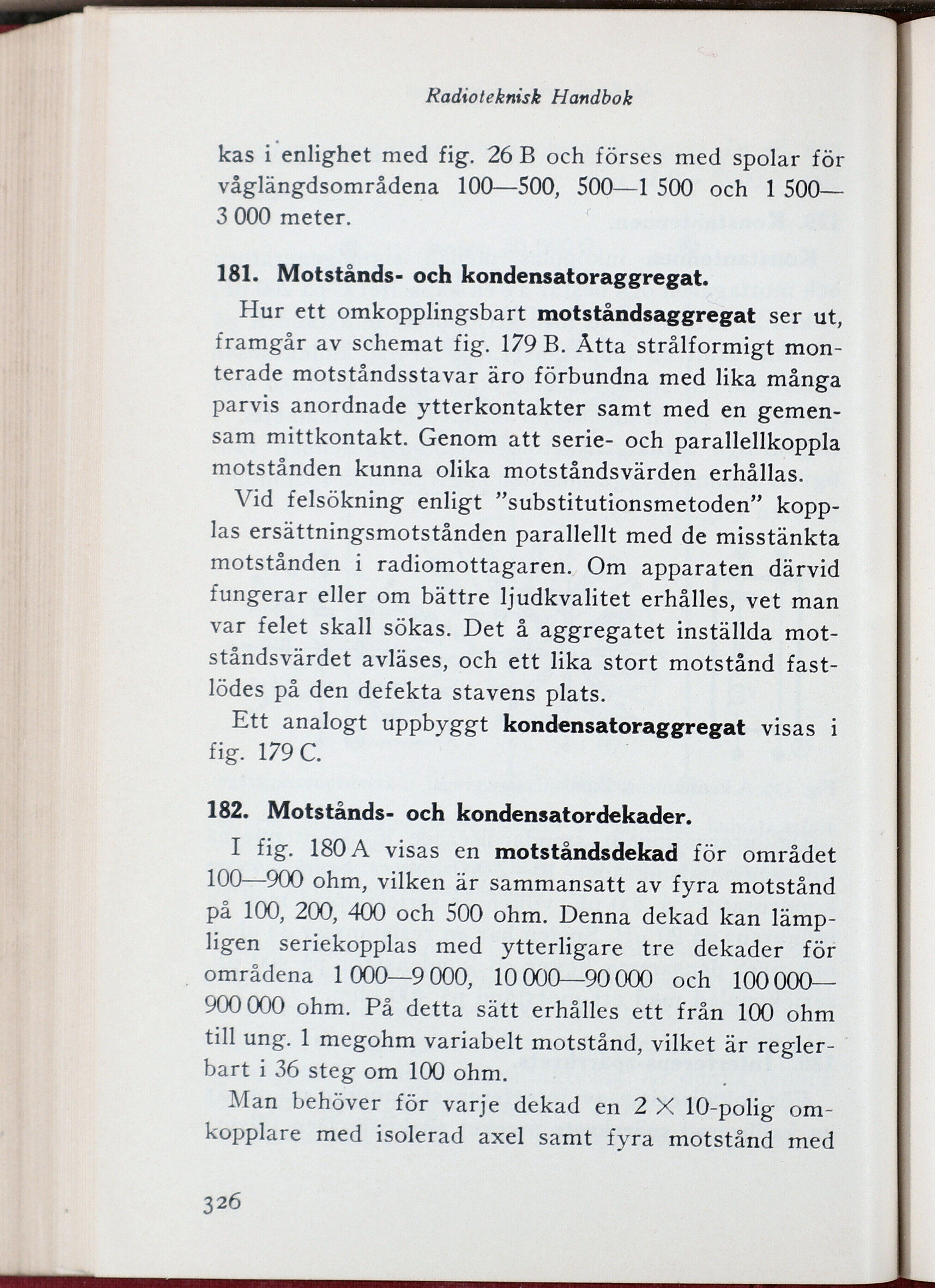

Radioteknisk Handbok
kas i enlighet med fig. 26 B och förses med spolar för
våglängdsområdena 100—500, 500—1 500 och 1 500—
3 000 meter.
181. Motstånds- och kondensatoraggregat.
Hur ett omkopplingsbart motståndsaggregat ser ut,
framgår av schemat fig. 179 B. Ätta strålformigt
monterade motståndsstavar äro förbundna med lika många
parvis anordnade ytterkontakter samt med en
gemensam mittkontakt. Genom att serie- och parallellkoppla
motstånden kunna olika motståndsvärden erhållas.
Vid felsökning enligt ”substitutionsmetoden”
kopplas ersättningsmotstånden parallellt med de misstänkta
motstånden i radiomottagaren. Om apparaten därvid
fungerar eller om bättre ljudkvalitet erhålles, vet man
var felet skall sökas. Det å aggregatet inställda
motståndsvärdet avläses, och ett lika stort motstånd
fast-lödes på den defekta stavens plats.
Ett analogt uppbyggt kondensatoraggregat visas i
fig. 179 C.
182. Motstånds- och kondensatordekader.
I fig. 180 A visas en motståndsdekad för området
100—900 ohm, vilken är sammansatt av fyra motstånd
på 100, 200, 400 och 500 ohm. Denna dekad kan
lämpligen seriekopplas med ytterligare tre dekader föf
områdena 1000—9000, 10 000—90000 och 100000—
900000 ohm. På detta sätt erhålles ett från 100 ohm
till ung. 1 megohm variabelt motstånd, vilket är
reglerbart i 36 steg om 100 ohm.
Man behöver för varje dekad en 2 X 10-polig
omkopplare med isolerad axel samt fyra motstånd med
326
