Moderna serviceinstrument
varefter transformatorn inkopplas medelst
strömbrytaren Si. Den inställda spänningen uttages från
kontakterna ”3”.

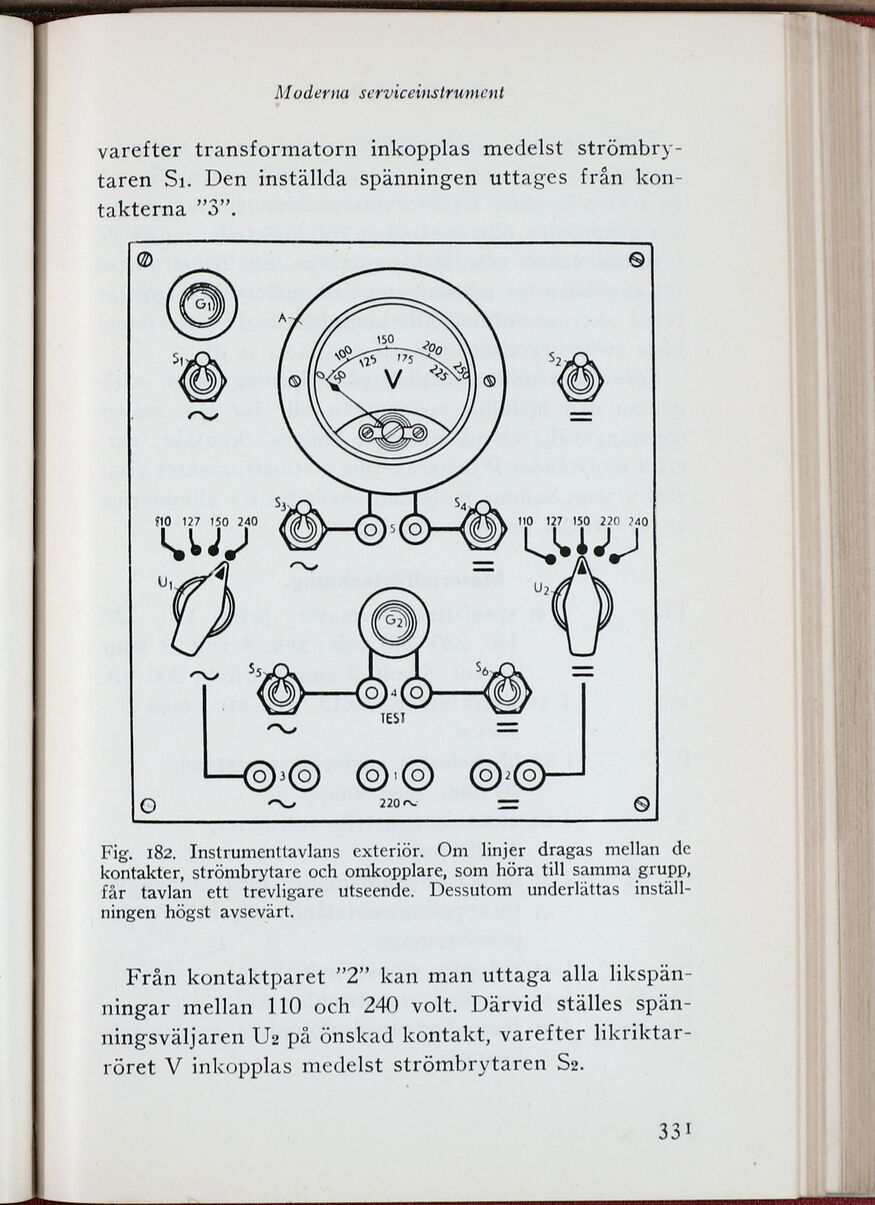

Fig. 182. Instrumenttavlans exteriör. Om linjer dragas mellan de
kontakter, strömbrytare och omkopplare, som höra till samma grupp,
får tavlan ett trevligare utseende. Dessutom underlättas
inställningen högst avsevärt.
Från kontaktparet ”2” kan man uttaga alla
likspänningar mellan 110 och 240 volt. Därvid ställes
spän-ningsväljaren U2 på önskad kontakt, varefter
likriktar-roret V inkopplas medelst strömbrytaren S2.
331
