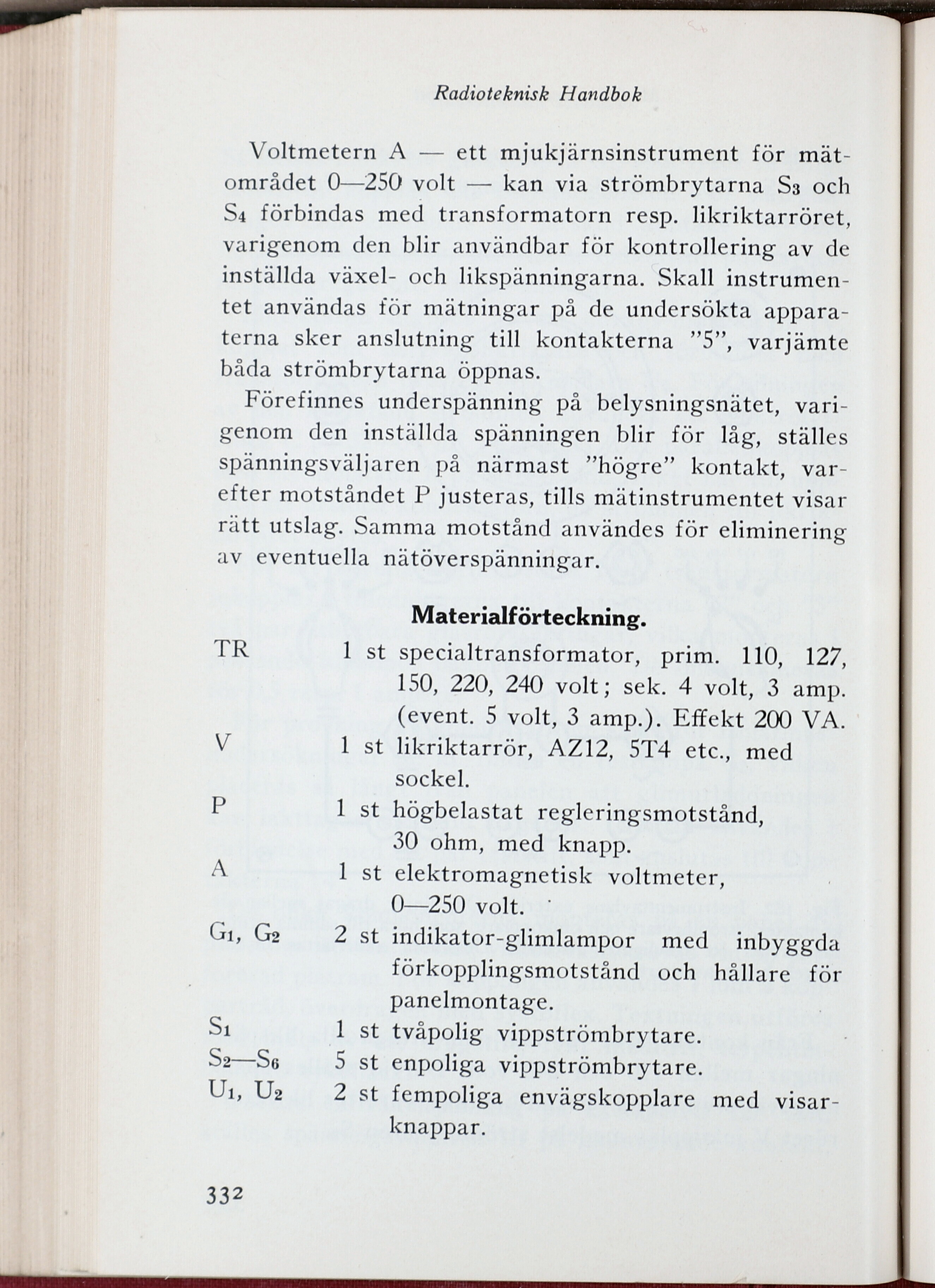

Radioteknisk Handbok
Voltmetern A — ett mjukjärnsinstrument för
mät-området 0—250 volt — kan via strömbrytarna Ss och
S4 förbindas med transformatorn resp, likriktarröret,
varigenom den blir användbar för kontrollering av de
inställda växel- och likspänningarna. Skall
instrumentet användas för mätningar på de undersökta
apparaterna sker anslutning till kontakterna ”5”, varjämte
båda strömbrytarna öppnas.
Förefinnes underspänning på belysningsnatet,
varigenom den inställda spänningen blir för låg, ställes
spänningsväljaren på närmast ”högre0 kontakt,
varefter motståndet P justeras, tills mätinstrumentet visar
rätt utslag. Samma motstånd användes för eliminering
av eventuella nätöverspännirigar.
Materialförteckning.
TR 1 st specialtransformator, prim. 110, 127,
150, 220, 240 volt; sek. 4 volt, 3 amp.
(event. 5 volt, 3 amp.). Effekt 200 VA.
V 1 st likriktarrör, AZ12, 5T4 etc., med
sockel.
p 1 st högbelastat regleringsmotstånd,
30 ohm, med knapp.
\ 1 st elektromagnetisk voltmeter,
0—250 volt.
G2 2 st indikator-glimlampor med inbyggda
förkopplingsmotstånd och hållare för
panelmontage.
1 st tvåpolig vippströmbrytare.
c2__Se 5 st enpoliga vippströmbrytare.
U2 2 st fempoliga envägskopplare med
visar-knappar.
